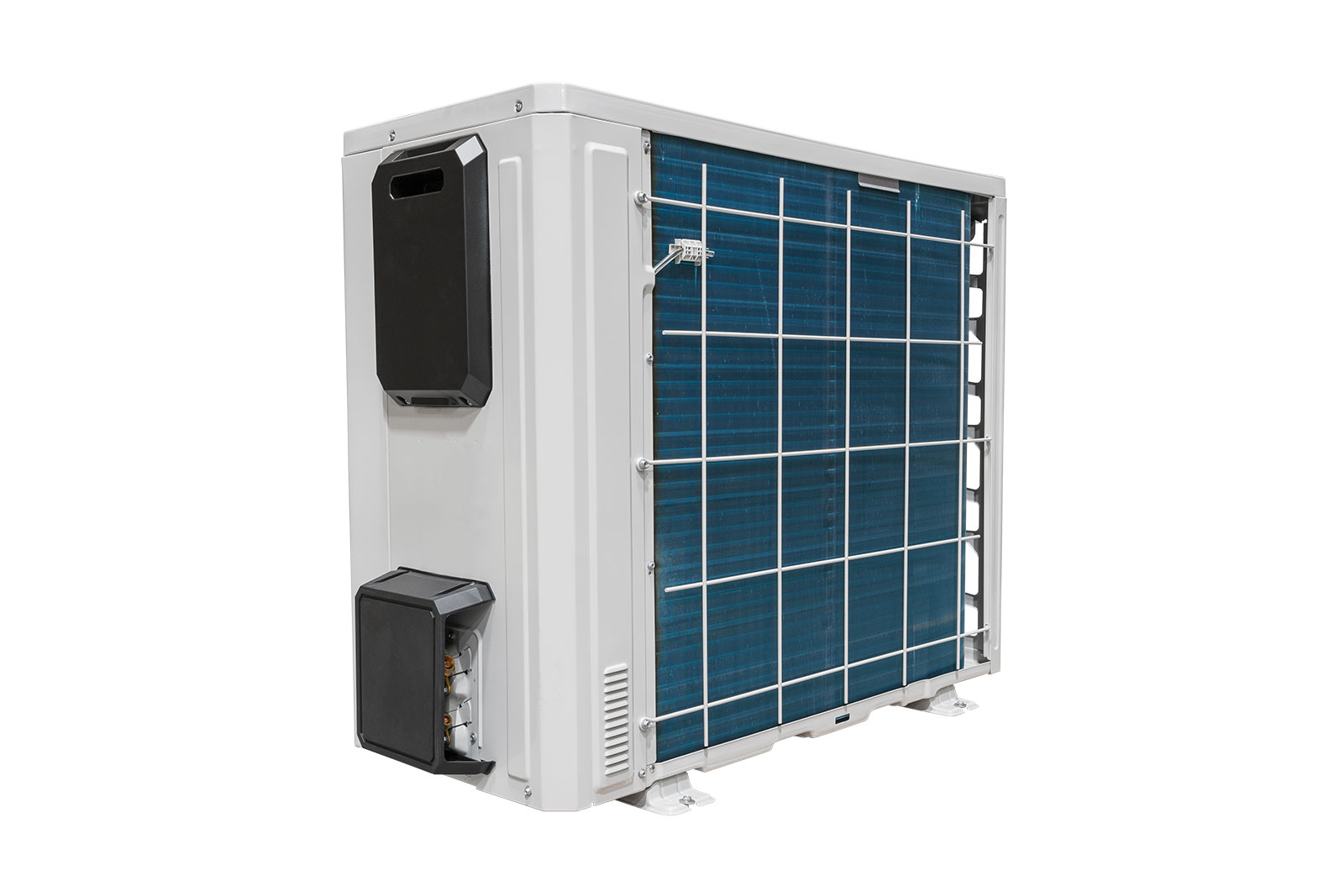

miniRVF V5 - Image 5
miniRVF V5 - Image 6
miniRVF V5 - Image 7
miniRVF V5 - Image 8
miniRVF V5 - Image 9
miniRVF V5 - Image 10

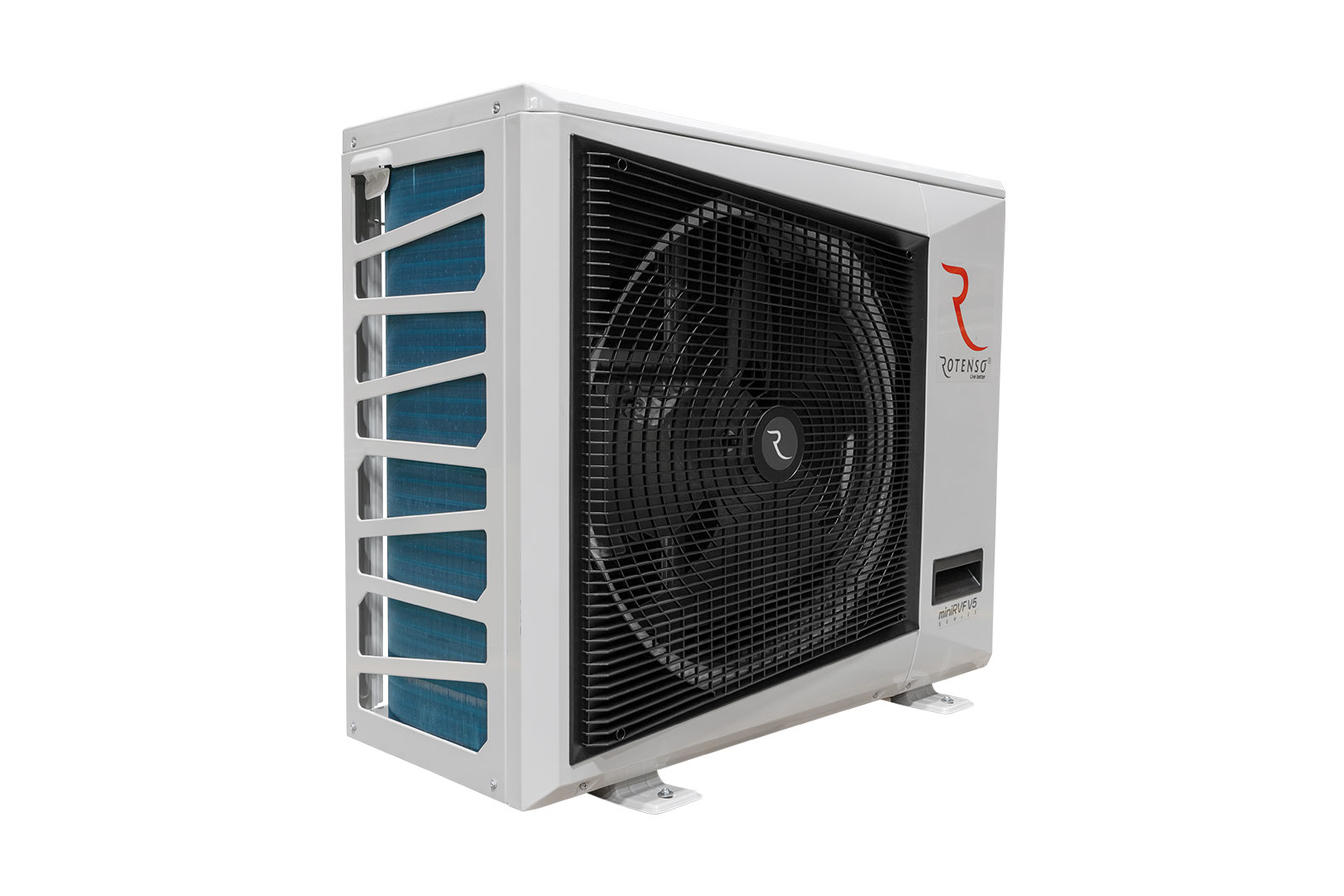

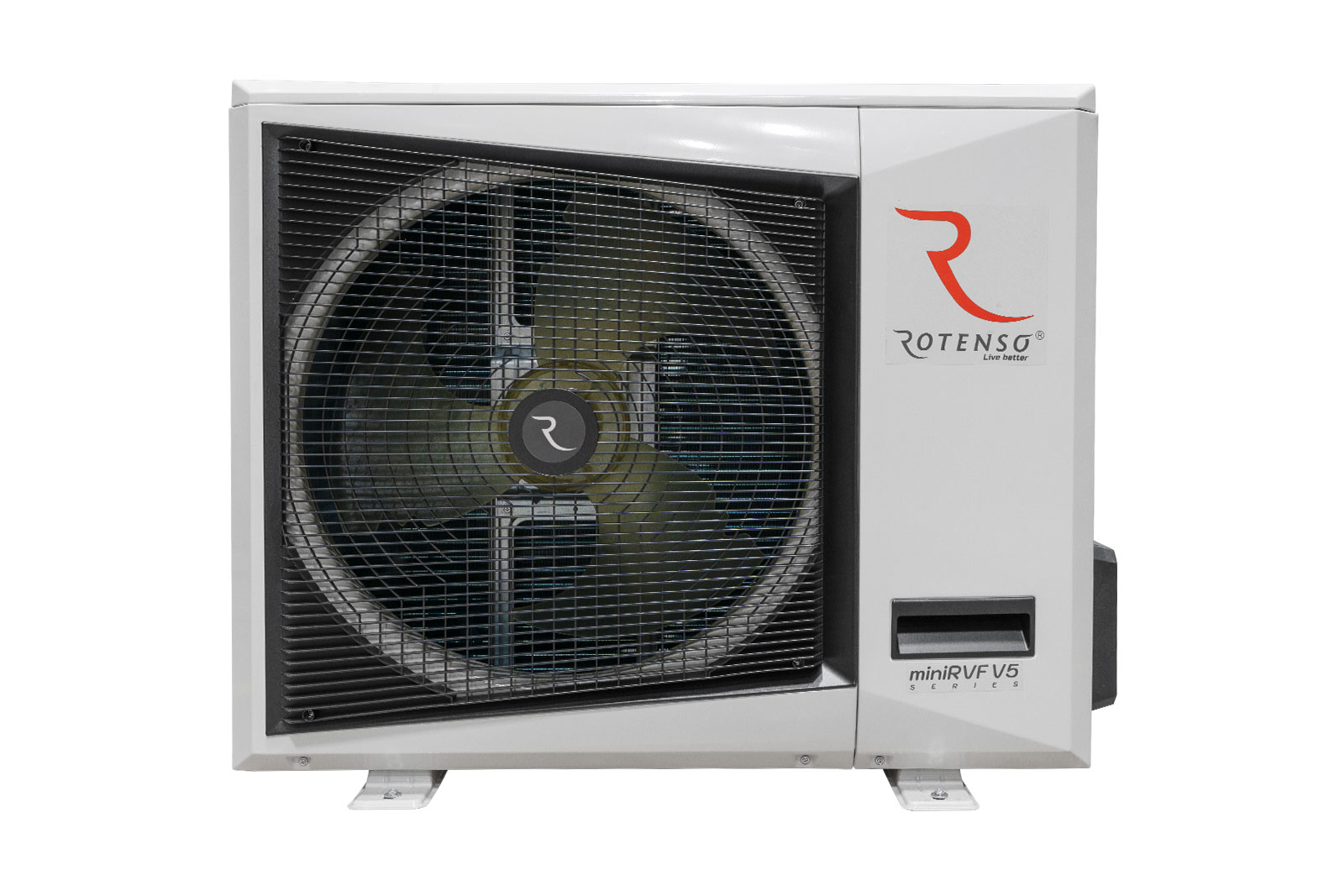

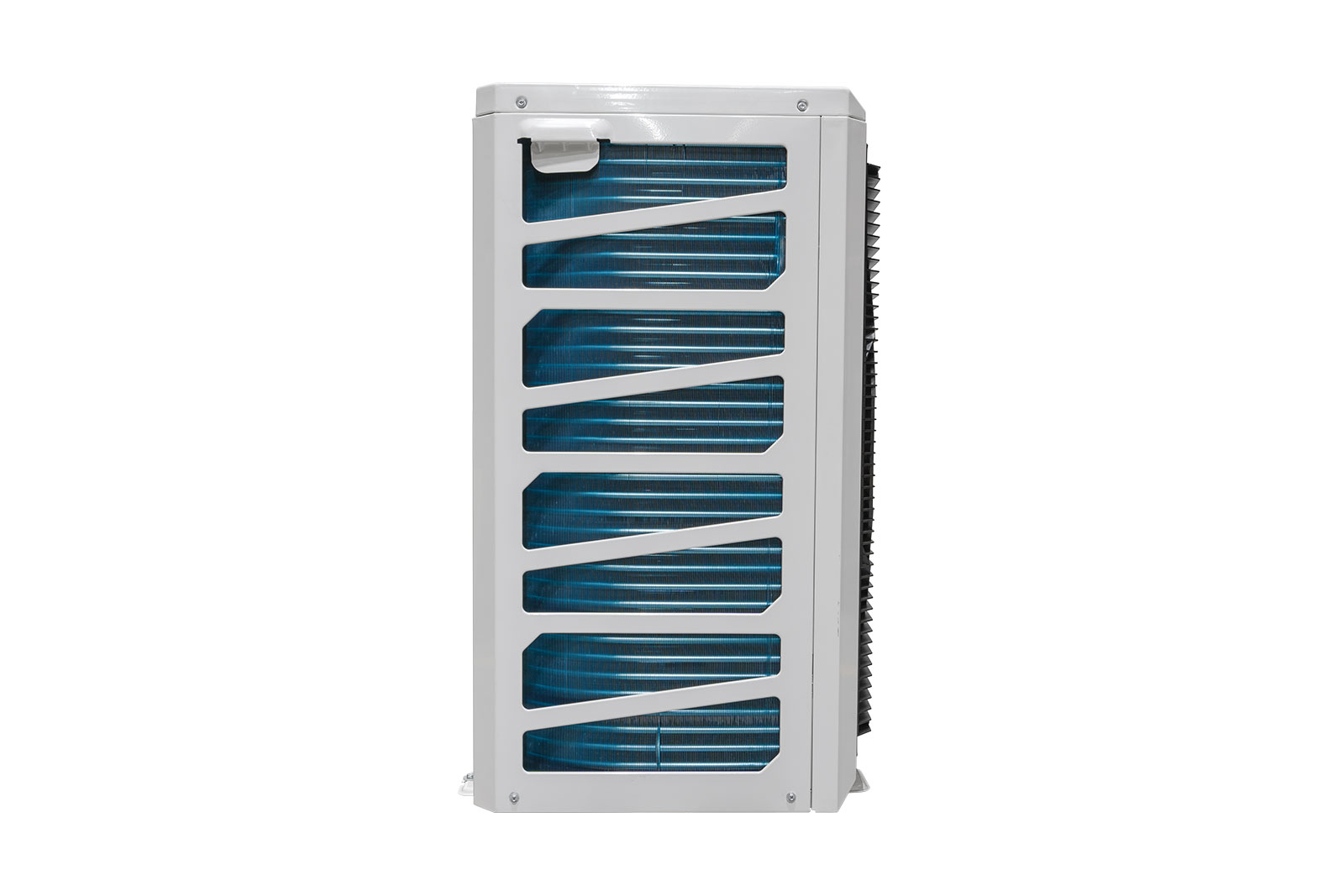

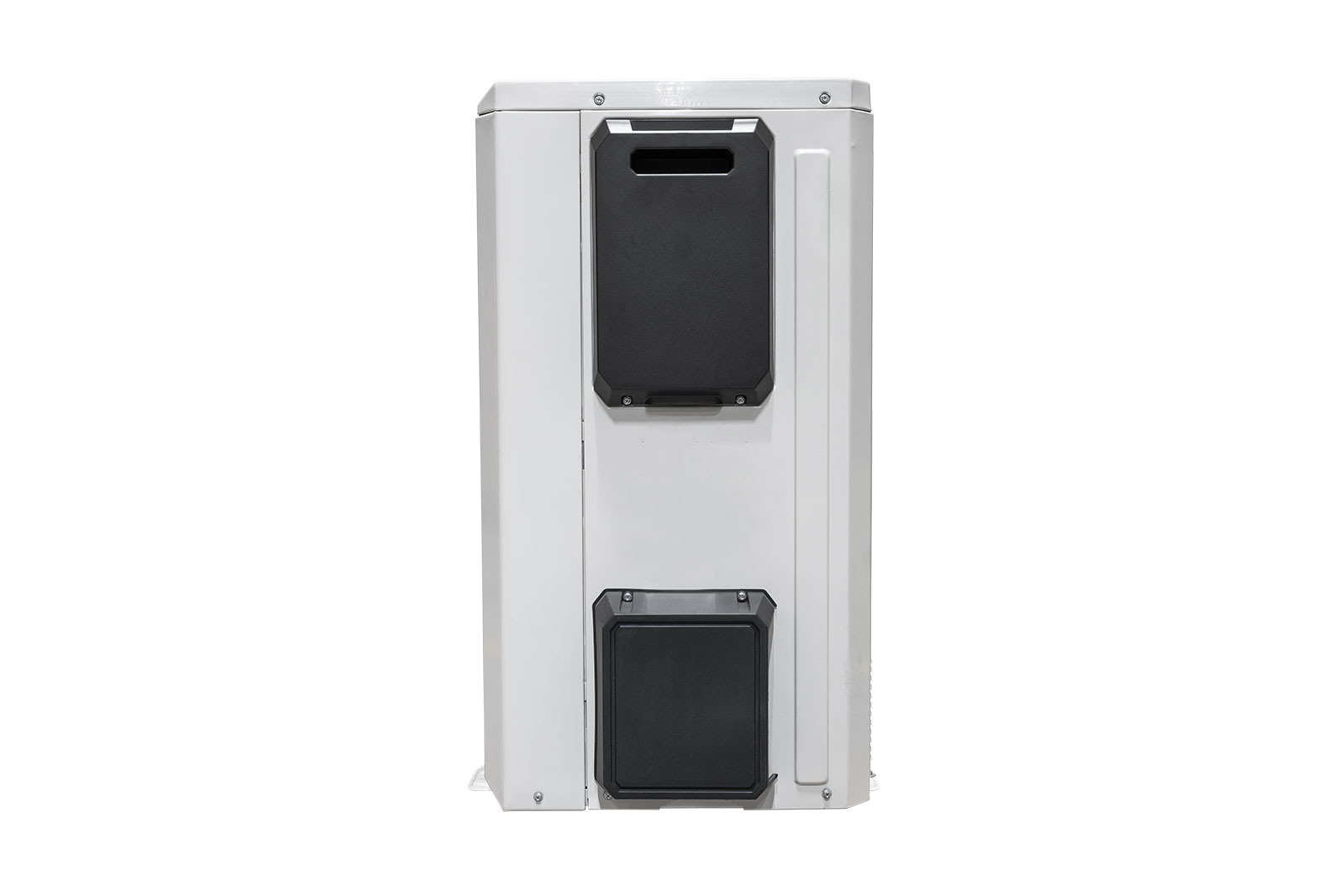

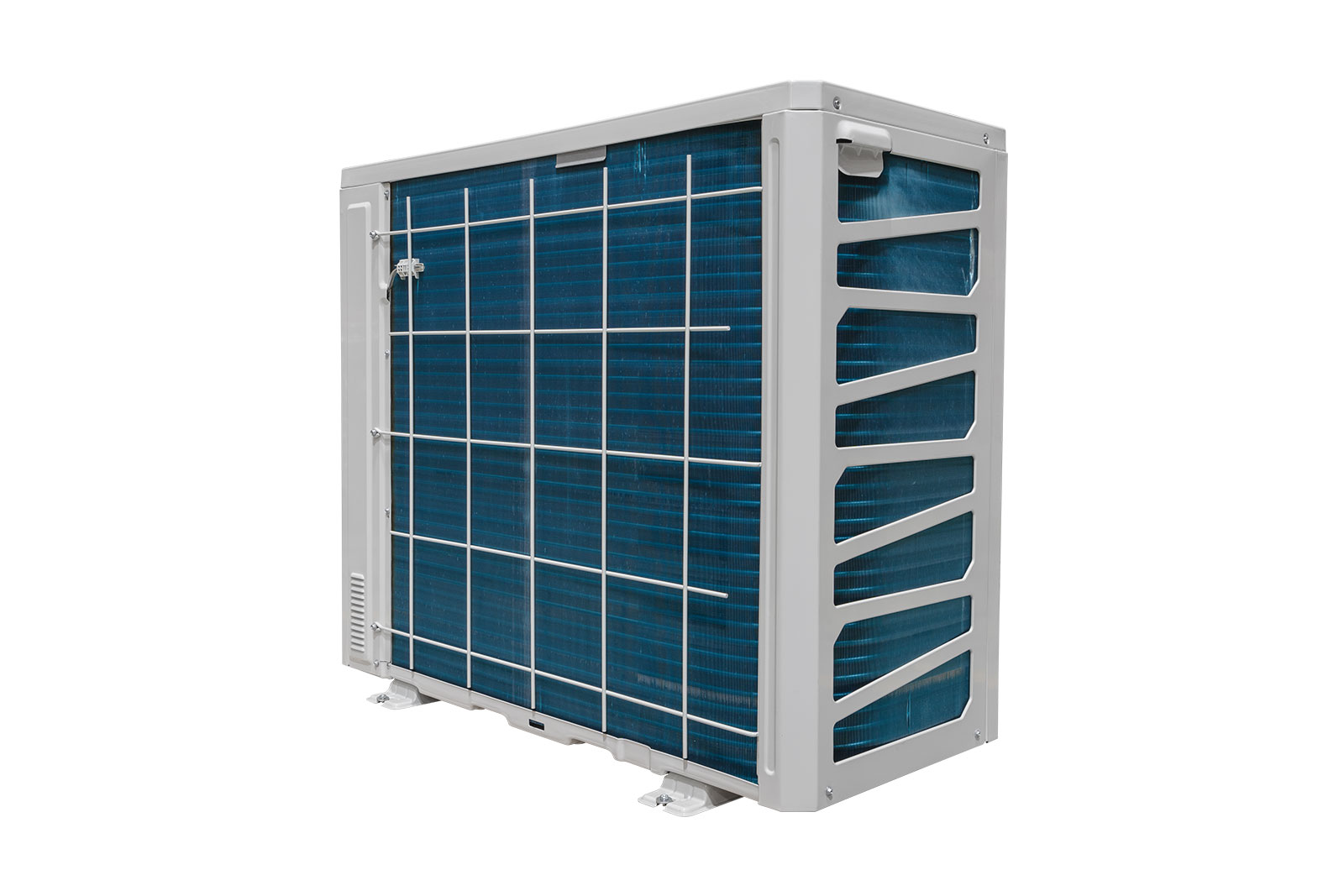

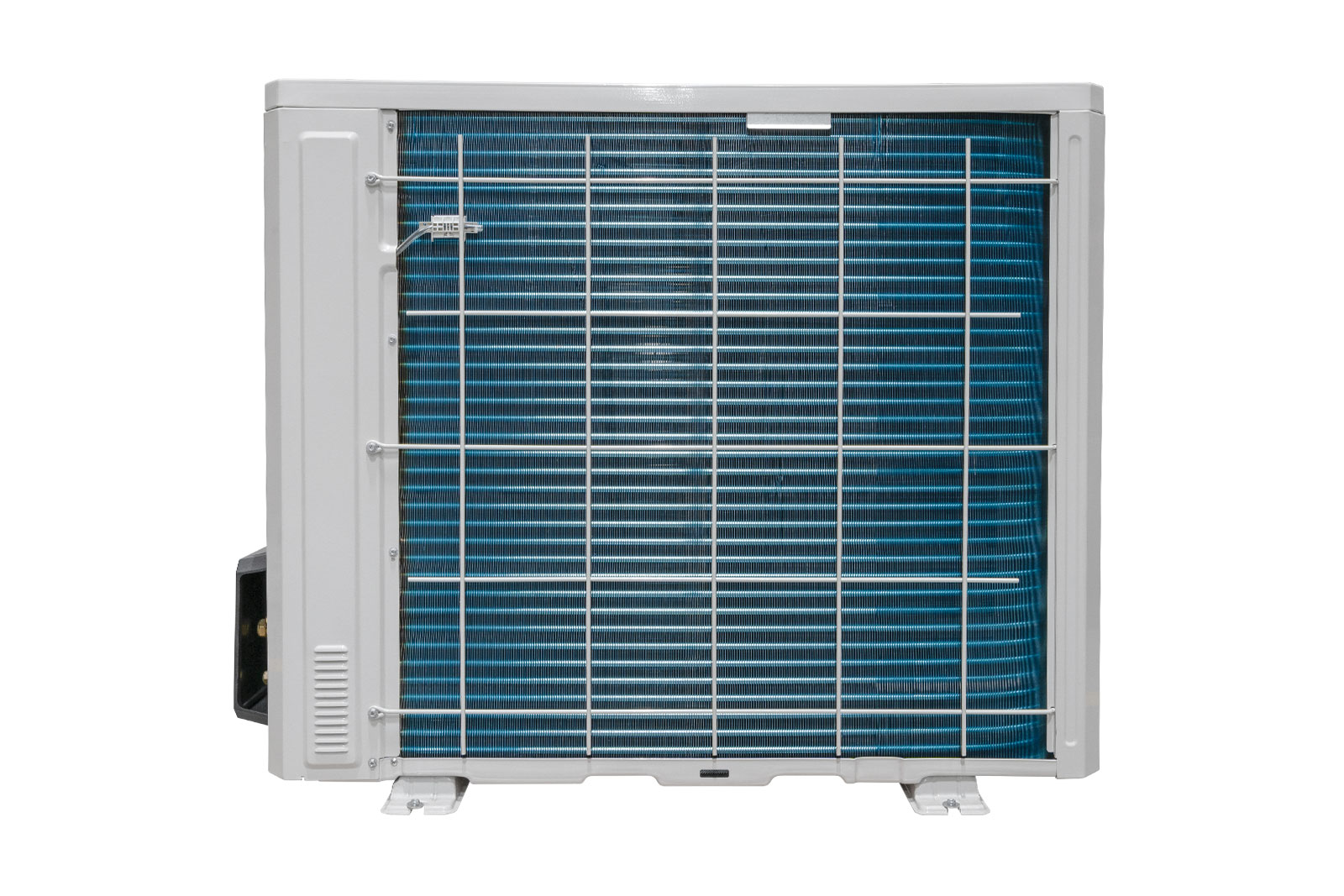

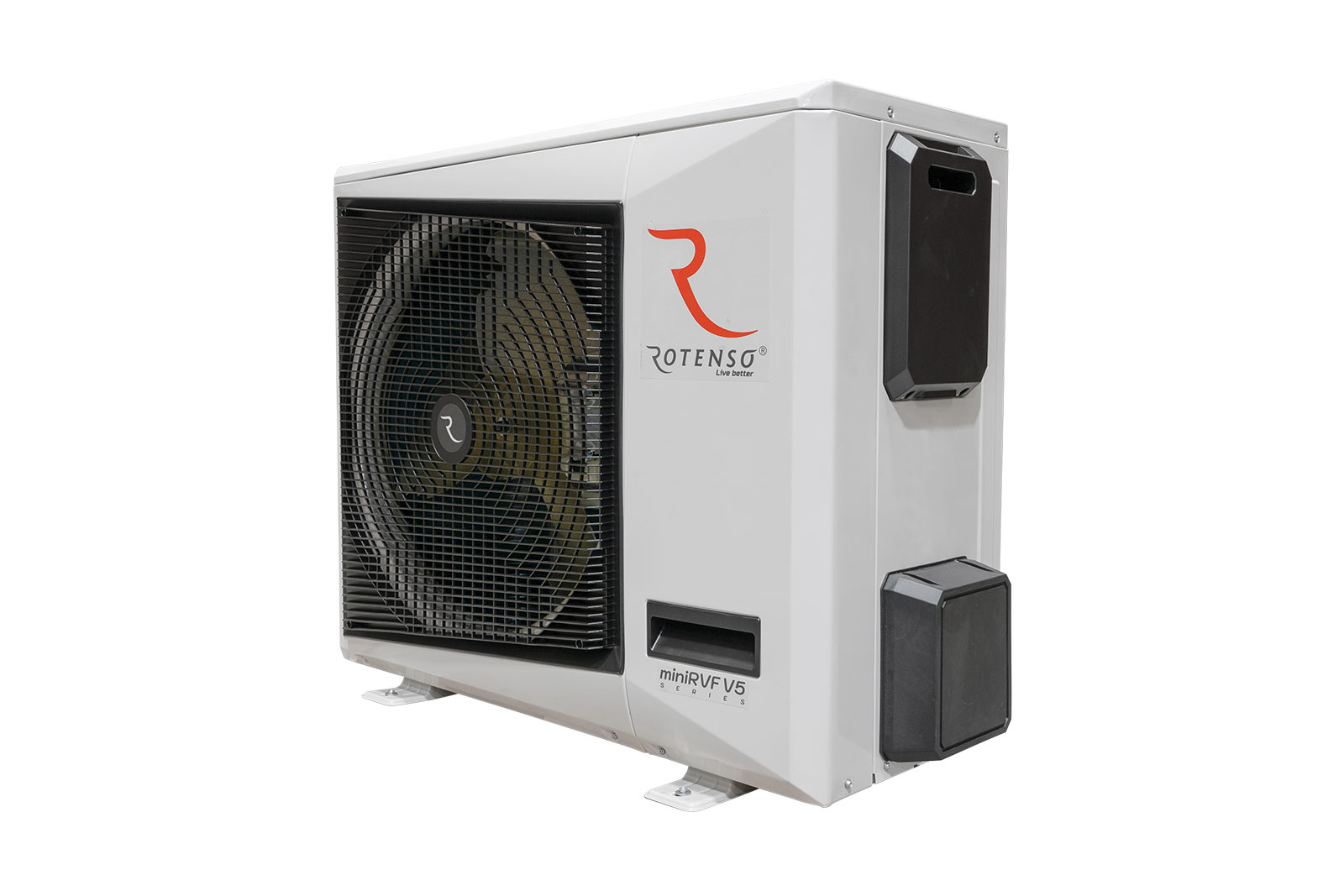

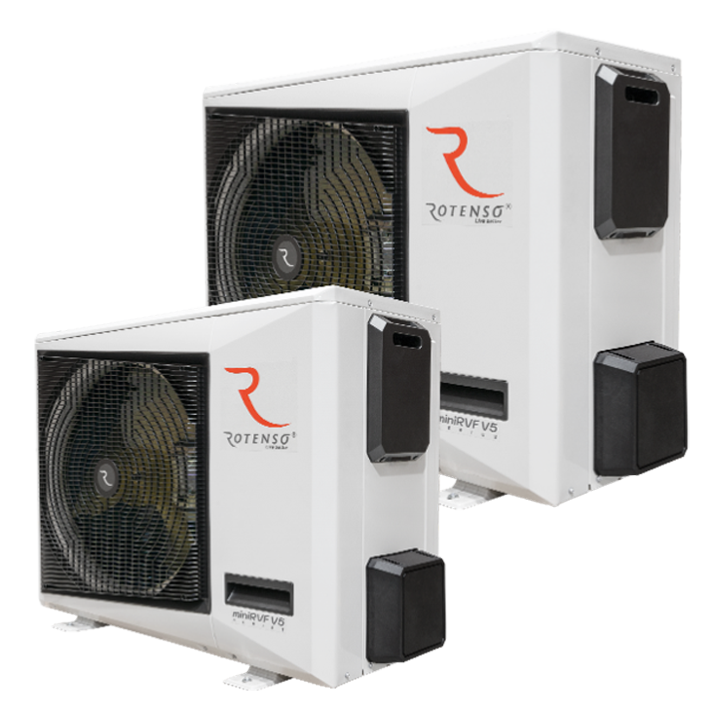

miniRVF V5

Rotenso miniRVF V5 ir divcauruļu sistēma, kas efektīvi veic dzesēšanas vai sildīšanas funkcijas un ir izveidota, izmantojot āra iekārtas ar horizontālu gaisa izplūdi un jaudu no 10 kW līdz 16 kW vienai iekārtai. MiniRVF V5 risinājums ir vērtīga alternatīva vienām, divām un vairākām grupām. MiniRVF V5 sistēmas piedāvā plašu pielietojumu klāstu, pateicoties plašajam iekštelpu un āra vienību klāstam, izcilajai veiktspējai un ārējo vienību kompaktajiem izmēriem.

5 gadu garantija

miniRVF V5 10 kW (1f)

MODELIS
MODELIS
RVF-100V5OMI1
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
6
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
10
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
3.0
DZESĒŠANA/EER (W/W)
3.33
DZESĒŠANA/REZĒTĀJS (W/W)
6.62
SILTUMS
APKURS / IZPILDE (kW)
11.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
3.1
APKURE / COP (W/W)
3.55
APKURE/SKOPS (W/W)
4.25
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
2.6
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
5.4
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
4000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
56
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1032 × 810 × 445
BRUTO IZMĒRI / P × A × G (mm)
1075 × 875 × 495
STIPRINĀŠANAS TELPA / P × D (mm)
670 × 420
NETO SVARS / BRUTO SVARS
60/65
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
220–240–50, 1f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 12,5 kW (1f)

MODELIS
MODELIS
RVF-125V5OMI1
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
7
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
12.5
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
3.2
DZESĒŠANA/EER (W/W)
3.91
DZESĒŠANA/REZĒTĀJS (W/W)
5.66
SILTUMS
APKURS / IZPILDE (kW)
14.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
3.52
APKURE / COP (W/W)
3.98
APKURE/SKOPS (W/W)
3.38
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.0
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
6.3
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
5000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
56
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1100 × 870 × 528
BRUTO IZMĒRI / P × A × G (mm)
1140 × 965 × 540
STIPRINĀŠANAS TELPA / P × D (mm)
635 × 510
NETO SVARS / BRUTO SVARS
85/95
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
220–240–50, 1f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 12,5 kW (3 f)

MODELIS
MODELIS
RVF-125V5OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
7
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
12.5
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
3.2
DZESĒŠANA/EER (W/W)
3.91
DZESĒŠANA/REZĒTĀJS (W/W)
5.66
SILTUMS
APKURS / IZPILDE (kW)
14.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
3.52
APKURE / COP (W/W)
3.98
APKURE/SKOPS (W/W)
3.38
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.0
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
6.3
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
4000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
56
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1032 × 810 × 445
BRUTO IZMĒRI / P × A × G (mm)
1075 × 875 × 495
STIPRINĀŠANAS TELPA / P × D (mm)
670 × 420
NETO SVARS / BRUTO SVARS
67,4 / 72,2
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 14 kW (1f)

MODELIS
MODELIS
RVF-140V5OMI1
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
8
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
14
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
3.75
DZESĒŠANA/EER (W/W)
3.73
DZESĒŠANA/REZĒTĀJS (W/W)
5.15
SILTUMS
APKURS / IZPILDE (kW)
16.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
4.00
APKURE / COP (W/W)
4.00
APKURE/SKOPS (W/W)
3.89
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.8
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
7.9
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
5500
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1100 × 870 × 528
BRUTO IZMĒRI / P × A × G (mm)
1140 × 965 × 540
STIPRINĀŠANAS TELPA / P × D (mm)
635 × 510
NETO SVARS / BRUTO SVARS
87,5 / 97,4
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
220–240–50, 1f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 14 kW (3f)

MODELIS
MODELIS
RVF-140V5OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
8
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
14
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
3.75
DZESĒŠANA/EER (W/W)
3.73
DZESĒŠANA/REZĒTĀJS (W/W)
5.15
SILTUMS
APKURS / IZPILDE (kW)
16.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
4.00
APKURE / COP (W/W)
4.00
APKURE/SKOPS (W/W)
3.89
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.45
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
7.2
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
5500
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1100 × 870 × 528
BRUTO IZMĒRI / P × A × G (mm)
1140 × 965 × 540
STIPRINĀŠANAS TELPA / P × D (mm)
635 × 510
NETO SVARS / BRUTO SVARS
87,5 / 97,4
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 16 kW (1f)

MODELIS
MODELIS
RVF-160V5OMI1
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
9
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
16.0
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
4.75
DZESĒŠANA/EER (W/W)
3.37
DZESĒŠANA/REZĒTĀJS (W/W)
5.49
SILTUMS
APKURS / IZPILDE (kW)
17.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
4.4
APKURE / COP (W/W)
3.86
APKURE/SKOPS (W/W)
3.90
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.8
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
7.9
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
5500
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1100 × 870 × 528
BRUTO IZMĒRI / P × A × G (mm)
1140 × 965 × 540
STIPRINĀŠANAS TELPA / P × D (mm)
635 × 510
NETO SVARS / BRUTO SVARS
90/100
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
220–240–50, 1f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V5 16 kW (3f)

MODELIS
MODELIS
RVF-160V5OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
9
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
16.0
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
4.75
DZESĒŠANA/EER (W/W)
3.37
DZESĒŠANA/REZĒTĀJS (W/W)
5.49
SILTUMS
APKURS / IZPILDE (kW)
17.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
4.4
APKURE / COP (W/W)
3.86
APKURE/SKOPS (W/W)
3.90
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
1
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
3.8
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
7.9
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
5500
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1100 × 870 × 528
BRUTO IZMĒRI / P × A × G (mm)
1140 × 965 × 540
STIPRINĀŠANAS TELPA / P × D (mm)
635 × 510
NETO SVARS / BRUTO SVARS
90/100
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8″) / Φ15,9 (5/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
100
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
AIZSARDZĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 tālr
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5~55 / -15~30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C.

2. Darbības diapazons karsēšanas laikā: -15°C līdz 30°C.

3. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

4. Apkures apstākļi: iekštelpās 20°C (68°F) DB, 15°C (44,6°F) WB ārā 7°C (42,8°F) DB.

5. Troksnis: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

6. Nepārtrauktu ierīces uzlabojumu rezultātā iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Customers reviews

There are no reviews yet.

Be the first to review “miniRVF V5”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Menu

Meklēt produktu

Back to Top
Product has been added to your cart
