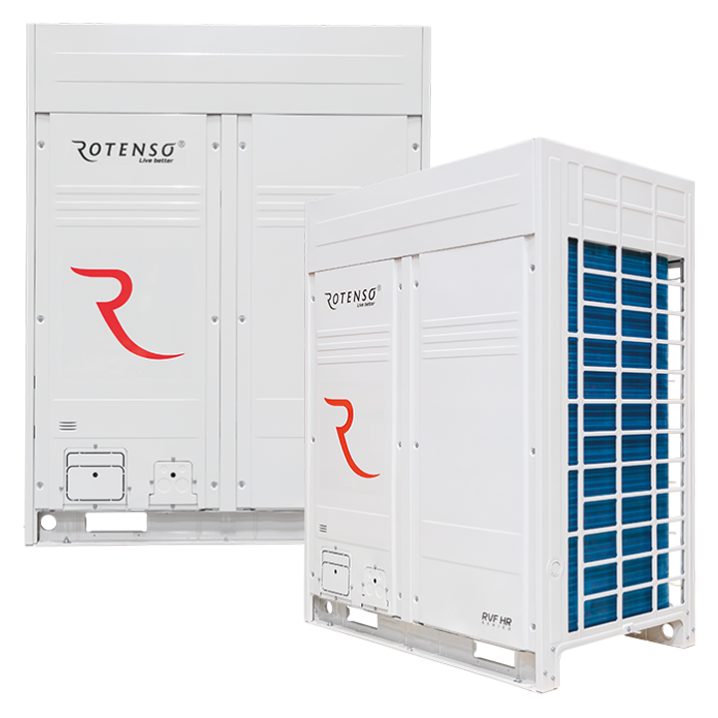

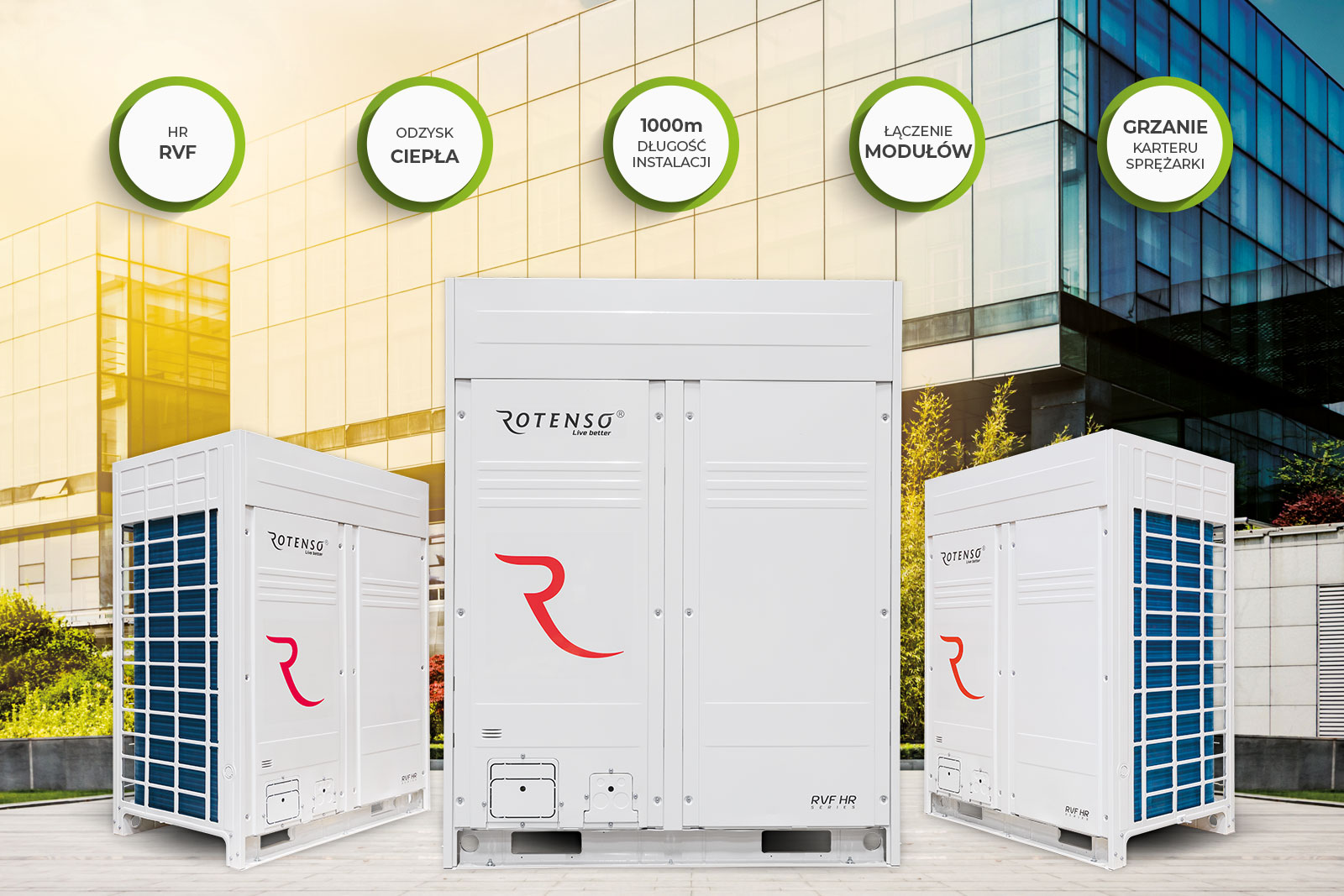

HR RVF

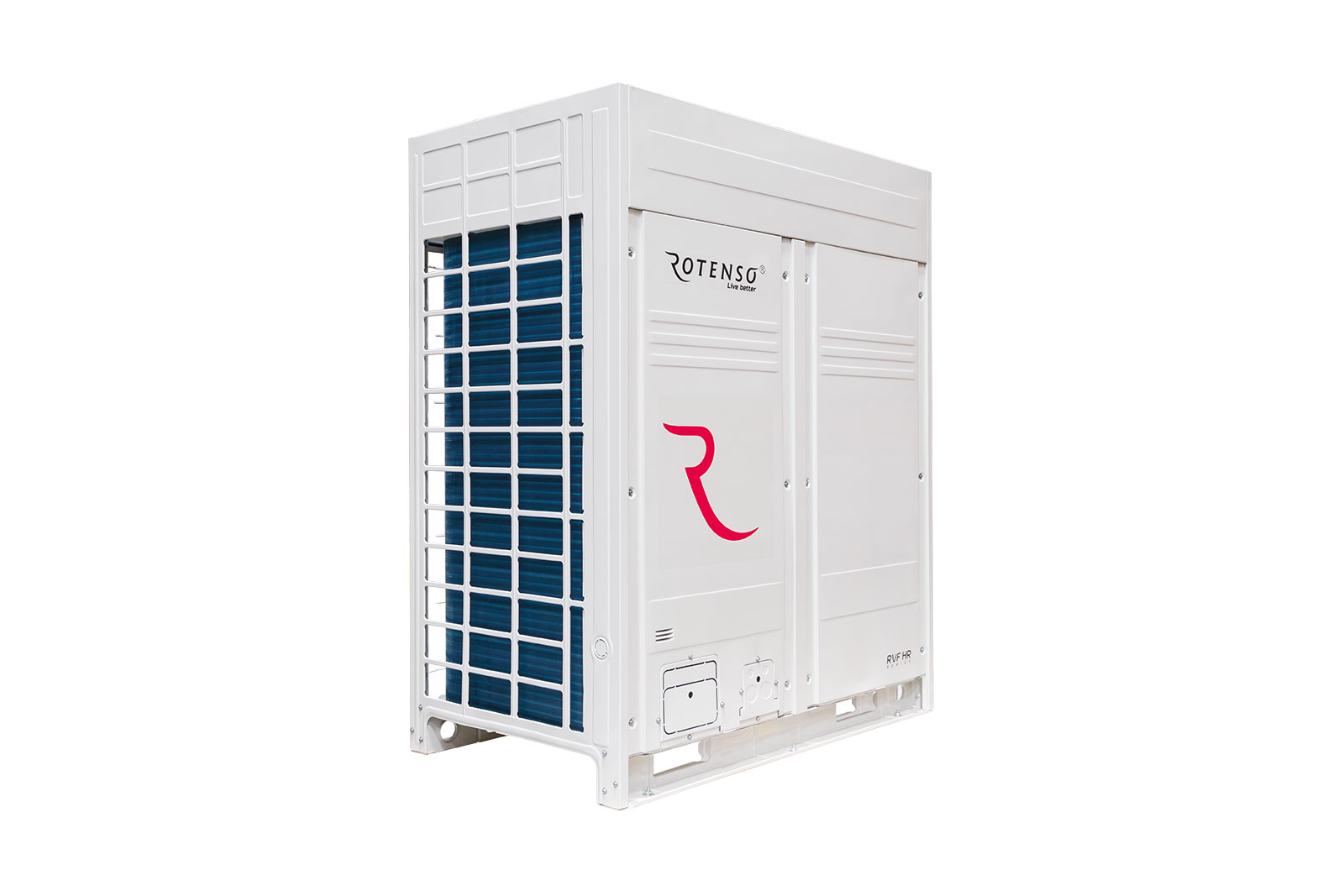

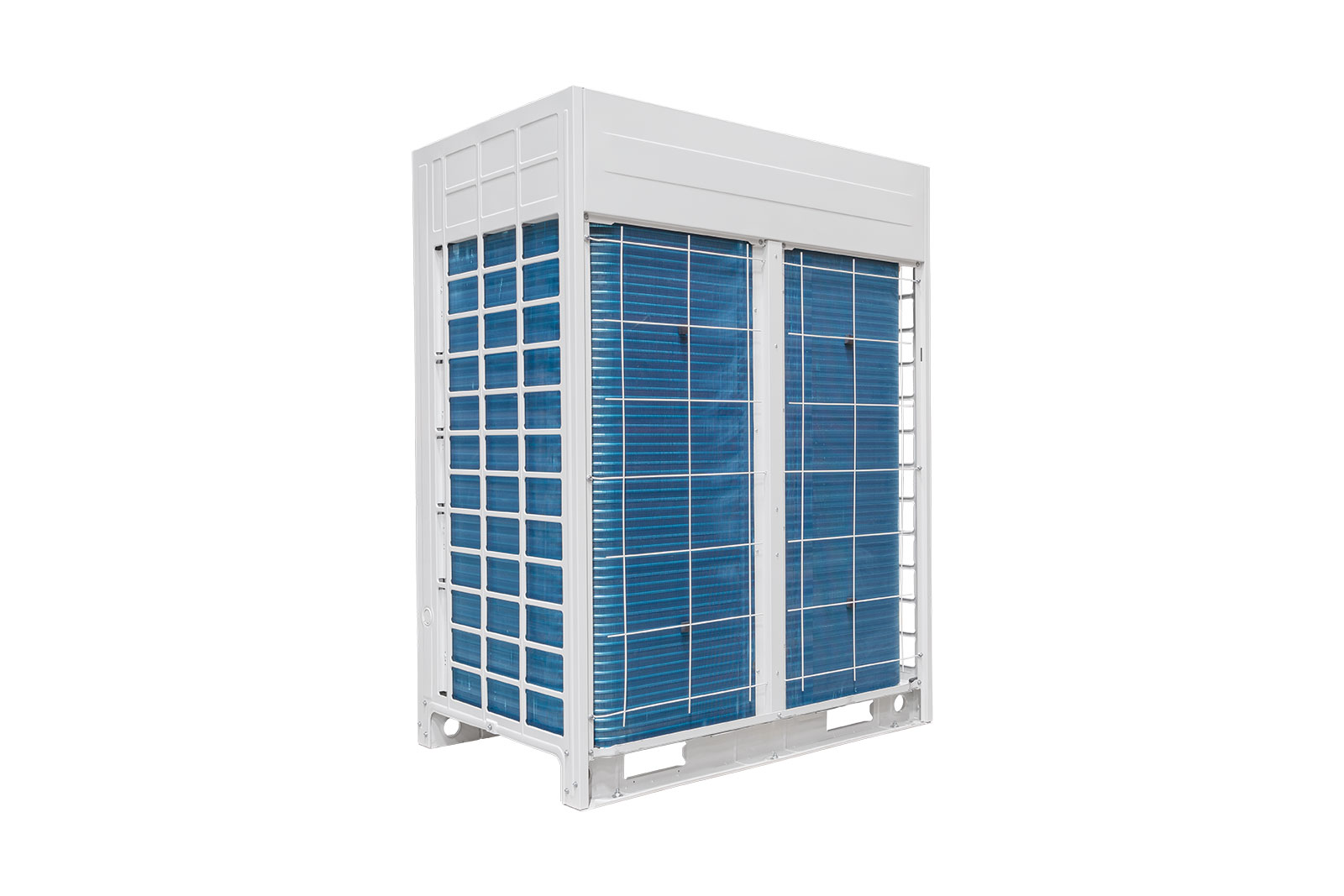

HR RVF - Image 2

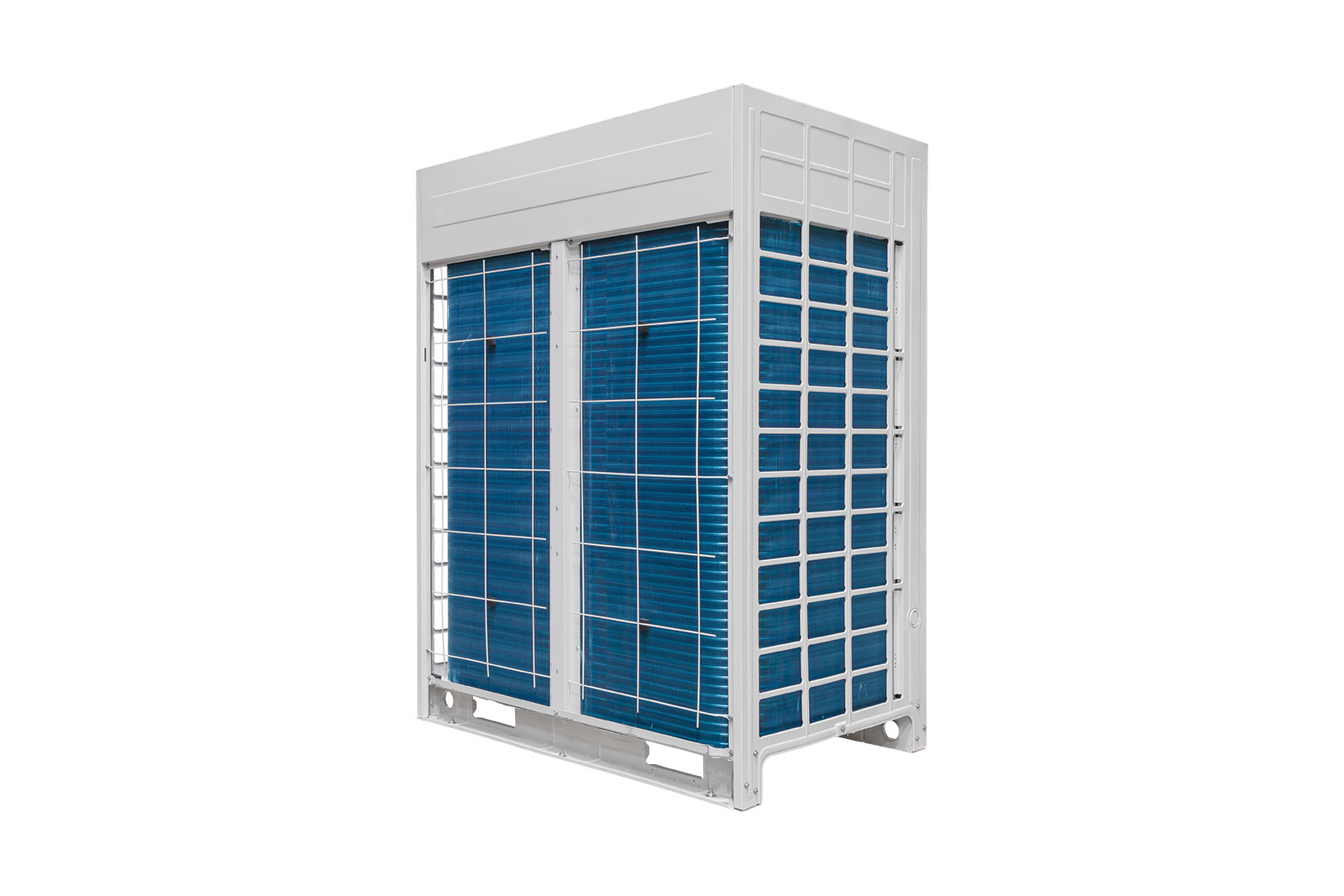

HR RVF - Image 3

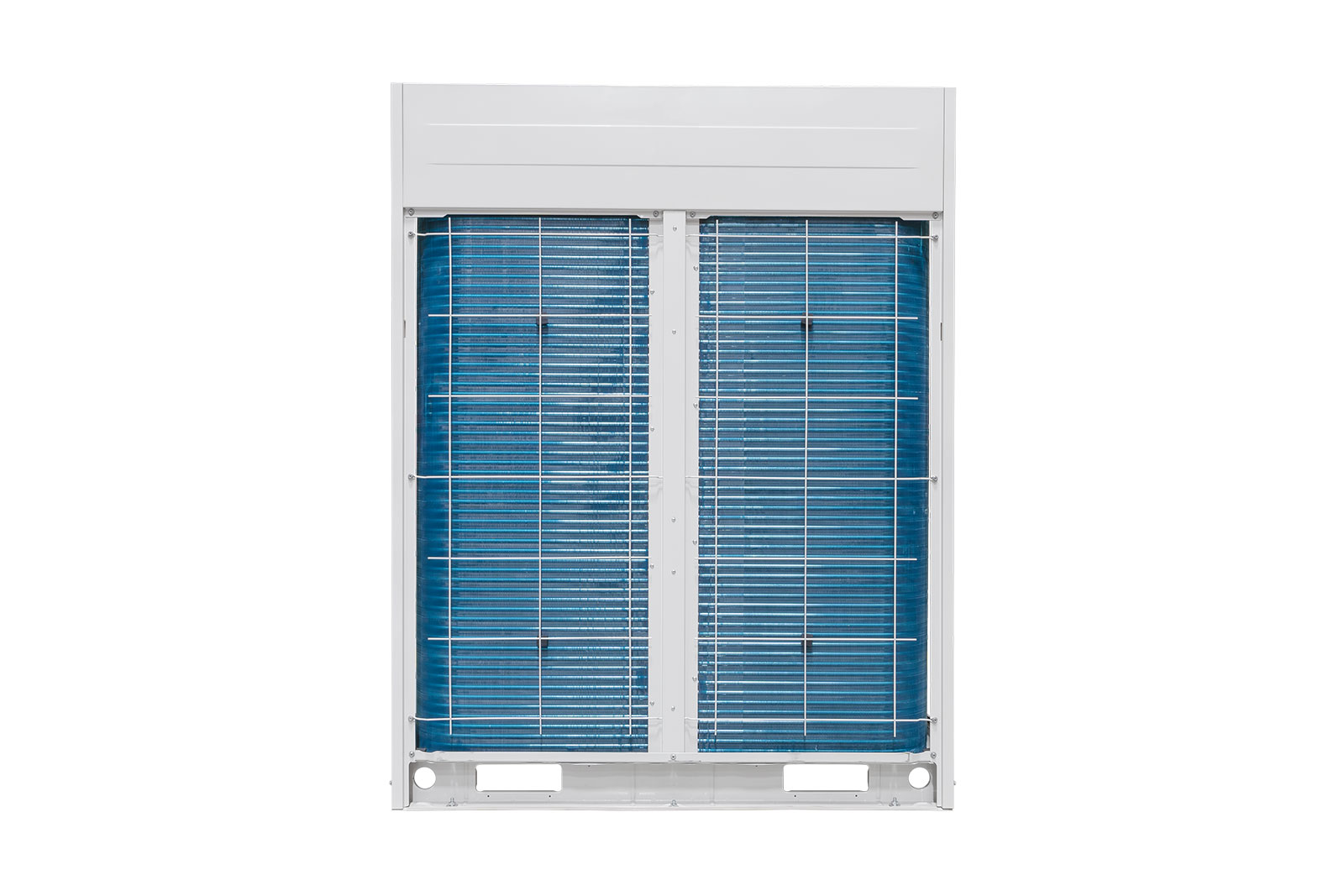

HR RVF - Image 4
HR RVF - Image 5

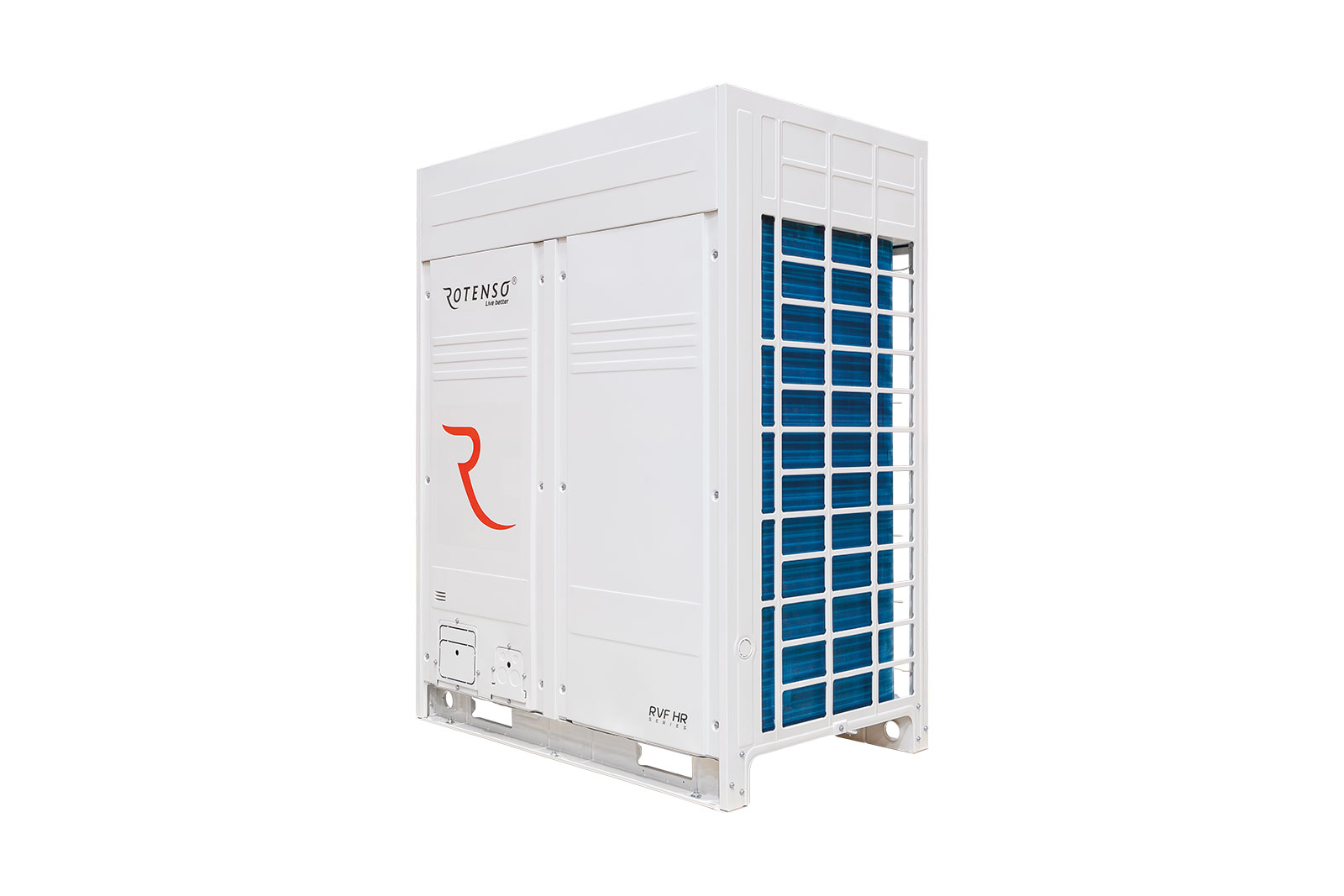

HR RVF - Image 6

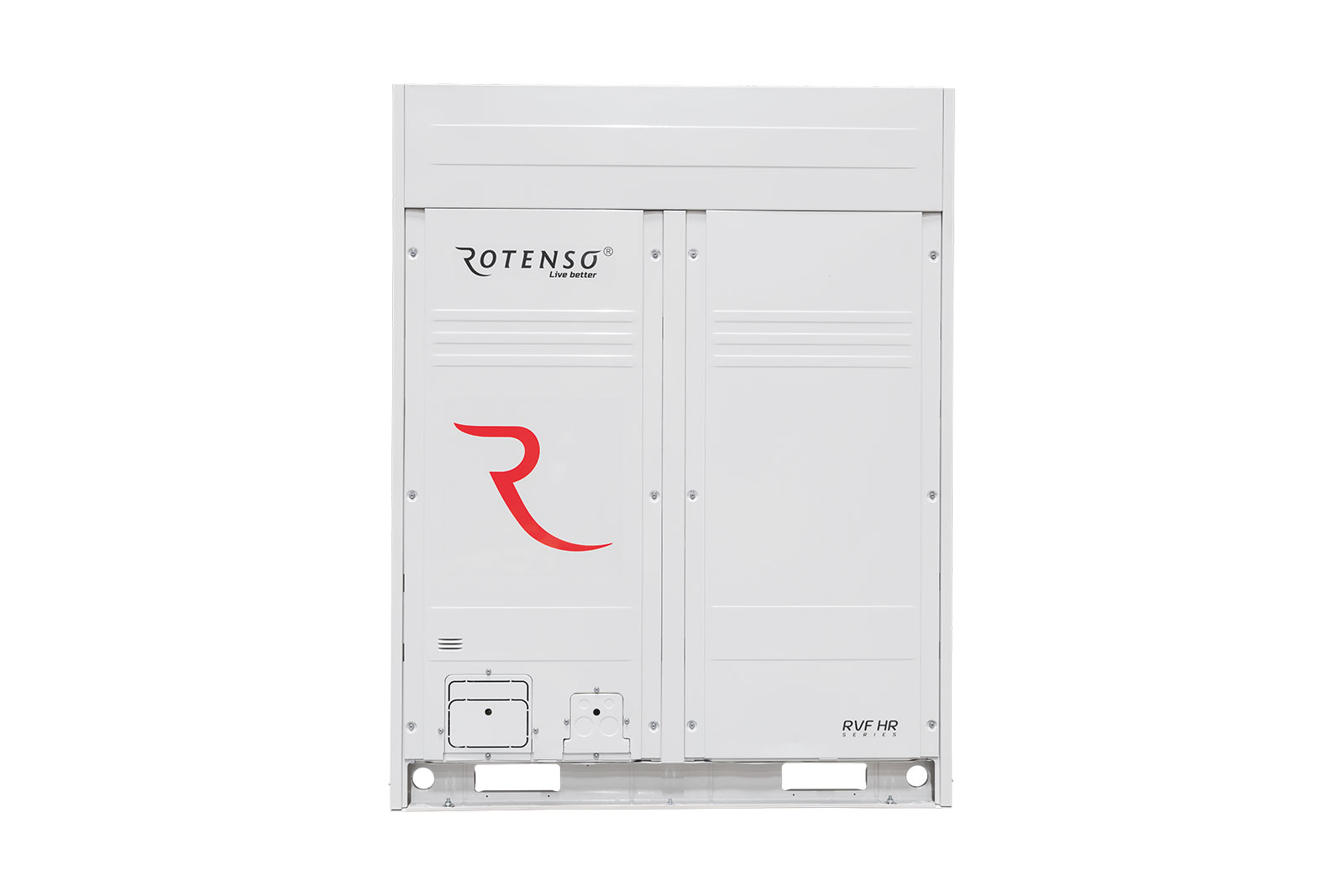

HR RVF - Image 7
HR RVF - Image 8

HR RVF Rotenso ® ir 3 cauruļu gaisa kondicionēšanas sistēmas ar siltuma atgūšanu, kas var vienlaicīgi efektīvi veikt dzesēšanas un apkures funkcijas neatkarīgi katrā telpā. Tie ir risinājumi, kas radīti uz efektīvu āra bloku bāzes ar vertikālu gaisa izplūdi, kuru pamatiem ar daudzu agregātu modulāru savienojumu nav nepieciešami būtiski attālumi, kas ir svarīgi ierobežotas telpas gadījumā
.
Sistēma ļauj pieslēgt līdz 64 iekštelpu blokiem ar iespēju palielināt iekšējo bloku kopējo jaudu attiecībā pret āra bloku jaudu līdz pat 130%.
Risinājumu pamatā ir āra bloki ar vertikālu gaisa izplūdi ar jaudu no 25,2 līdz 45 kW vienai ierīcei un moduļu kopējo jaudu līdz 180 kW.
Āra bloka siltummainis ir sadalīts sekcijās, pateicoties kurām atkausēšanas režīms neietekmē efektīvu un nepārtrauktu sistēmas darbību apkures režīmā
pat ekstremālos laikapstākļos.

  • Garantija 5 gadi

HR RVF 8 ZS

MODELIS
MODELIS/KOMPLEKTS NOSAUKUMS
RVF-252HRV1OMM
VEIDS
Pamata moduļi
ZS JAUDA
8
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
14
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
25.2
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
5.7
DZESĒŠANA/EER (W/W)
4.42
SILTUMS
APKURS / IZPILDE (kW)
27.4
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
5.88
APKURE / COP (W/W)
4.66
SILTUMSŪKNIS
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Hermētisks ritināšanas veids
KOMPRESORS/DAUDZUMS
1
FAN
VENTILATORA MOTORS / TIPS
BLDC invertora motors
VENTILATORA MOTORS / DAUDZUMS
2
VENTILATORA MOTORS/SPIEDIENS (Pa)
85
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
12
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
25/06
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1260 × 1620 × 765
BRUTO IZMĒRI / P × A × G (mm)
1315 × 1750 × 825
STIPRINĀŠANAS TELPA / P × D (mm)
998 × 703
NETO SVARS / BRUTO SVARS
270/279
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/mm (collā)
Φ12,7 (1/2 collas)
ZEMA SPIEDIENA GĀZE / mm (collā)
Φ22,2 (7/8 collas)
AUGSTSPIEDIENA GĀZE/mm (collas)
Φ19,1 (3/4 collas)
AUGSTSPIEDIENA BALANCES ŠĻŪTENE / mm (collas)
/
EĻĻAS BILANCES CAUBA / mm (collas)
/
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 0,75–1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420~50, 3f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-50 / -20-25
JAUKTAIS REŽĪMS (⁰C)
-5-25

SAVIENOJUMI AGREGĀTI
RVF moduļu vienības var kombinēt jebkurā kombinācijā. Atkarībā no ierīču izvēles un atsevišķu instalācijas posmu garuma dzesēšanas cauruļu diametri var atšķirties no noklusējuma. Atsevišķu instalācijas posmu diametri veicami saskaņā ar sagatavoto atlases aktu pēc instalācijas projektējamo garumu ievadīšanas.
KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 50°C. Darbības diapazons karsēšanas laikā: -20°C līdz 25°C.

2. Dzesēšanas apstākļi: iekštelpās 27°C(80.6°F)DB, 19°C(60°F)WB, ārā 35°C(95°F)DB.

3. Apkures apstākļi: iekštelpās 20°C(68°F)DB, 15°C(44.6°F)WB, ārā 7°C(42.8°F)DB.

4. Skaļums: mēra 1 m attālumā no ierīces 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

HR RVF 10 ZS

MODELIS
MODELIS/KOMPLEKTS NOSAUKUMS
RVF-280HRV1OMM
VEIDS
Pamata moduļi
ZS JAUDA
10
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
16
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
28
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
6.62
DZESĒŠANA/EER (W/W)
4.23
SILTUMS
APKURS / IZPILDE (kW)
31.5
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
7.19
APKURE / COP (W/W)
4.38
SILTUMSŪKNIS
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Hermētisks ritināšanas veids
KOMPRESORS/DAUDZUMS
1
FAN
VENTILATORA MOTORS / TIPS
BLDC invertora motors
VENTILATORA MOTORS / DAUDZUMS
2
VENTILATORA MOTORS/SPIEDIENS (Pa)
85
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
12
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
25/06
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
57
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1260 × 1620 × 765
BRUTO IZMĒRI / P × A × G (mm)
1315 × 1750 × 825
STIPRINĀŠANAS TELPA / P × D (mm)
998 × 703
NETO SVARS / BRUTO SVARS
270/279
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/mm (collā)
Φ12,7 (1/2 collas)
ZEMA SPIEDIENA GĀZE / mm (collā)
Φ25,4 (1 colla)
AUGSTSPIEDIENA GĀZE/mm (collas)
Φ19,1 (3/4 collas)
AUGSTSPIEDIENA BALANCES ŠĻŪTENE / mm (collas)
/
EĻĻAS BILANCES CAUBA / mm (collas)
/
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 0,75–1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420~50, 3f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-50 / -20-25
JAUKTAIS REŽĪMS (⁰C)
-5-25

SAVIENOJUMI AGREGĀTI
RVF moduļu vienības var kombinēt jebkurā kombinācijā. Atkarībā no ierīču izvēles un atsevišķu instalācijas posmu garuma dzesēšanas cauruļu diametri var atšķirties no noklusējuma. Atsevišķu instalācijas posmu diametri veicami saskaņā ar sagatavoto atlases aktu pēc instalācijas projektējamo garumu ievadīšanas.
KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 50°C. Darbības diapazons karsēšanas laikā: -20°C līdz 25°C.

2. Dzesēšanas apstākļi: iekštelpās 27°C(80.6°F)DB, 19°C(60°F)WB, ārā 35°C(95°F)DB.

3. Apkures apstākļi: iekštelpās 20°C(68°F)DB, 15°C(44.6°F)WB, ārā 7°C(42.8°F)DB.

4. Skaļums: mēra 1 m attālumā no ierīces 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

HR RVF 12 ZS

MODELIS
MODELIS/KOMPLEKTS NOSAUKUMS
RVF-335HRV1OMM
VEIDS
Pamata moduļi
ZS JAUDA
12
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
19
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
33.5
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
8.03
DZESĒŠANA/EER (W/W)
4.17
SILTUMS
APKURS / IZPILDE (kW)
37.5
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
8.8
APKURE / COP (W/W)
4.26
SILTUMSŪKNIS
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Hermētisks ritināšanas veids
KOMPRESORS/DAUDZUMS
1
FAN
VENTILATORA MOTORS / TIPS
BLDC invertora motors
VENTILATORA MOTORS / DAUDZUMS
2
VENTILATORA MOTORS/SPIEDIENS (Pa)
85
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
12
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
25/06
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
58
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1260 × 1620 × 765
BRUTO IZMĒRI / P × A × G (mm)
1315 × 1750 × 825
STIPRINĀŠANAS TELPA / P × D (mm)
998 × 703
NETO SVARS / BRUTO SVARS
270/279
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/mm (collā)
Φ12,7 (1/2 collas)
ZEMA SPIEDIENA GĀZE / mm (collā)
Φ25,4 (1 colla)
AUGSTSPIEDIENA GĀZE/mm (collas)
Φ19,1 (3/4 collas)
AUGSTSPIEDIENA BALANCES ŠĻŪTENE / mm (collas)
/
EĻĻAS BILANCES CAUBA / mm (collas)
/
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 0,75–1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420~50, 3f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-50 / -20-25
JAUKTAIS REŽĪMS (⁰C)
-5-25

SAVIENOJUMI AGREGĀTI
RVF moduļu vienības var kombinēt jebkurā kombinācijā. Atkarībā no ierīču izvēles un atsevišķu instalācijas posmu garuma dzesēšanas cauruļu diametri var atšķirties no noklusējuma. Atsevišķu instalācijas posmu diametri veicami saskaņā ar sagatavoto atlases aktu pēc instalācijas projektējamo garumu ievadīšanas.
KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 50°C. Darbības diapazons karsēšanas laikā: -20°C līdz 25°C.

2. Dzesēšanas apstākļi: iekštelpās 27°C(80.6°F)DB, 19°C(60°F)WB, ārā 35°C(95°F)DB.

3. Apkures apstākļi: iekštelpās 20°C(68°F)DB, 15°C(44.6°F)WB, ārā 7°C(42.8°F)DB.

4. Skaļums: mēra 1 m attālumā no ierīces 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

HR RVF 14 ZS

MODELIS
MODELIS/KOMPLEKTS NOSAUKUMS
RVF-400HRV1OMM
VEIDS
Pamata moduļi
ZS JAUDA
14
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
23
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
40
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
11/02
DZESĒŠANA/EER (W/W)
3.63
SILTUMS
APKURS / IZPILDE (kW)
45
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
11
APKURE / COP (W/W)
4.09
SILTUMSŪKNIS
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Hermētisks ritināšanas veids
KOMPRESORS/DAUDZUMS
2
FAN
VENTILATORA MOTORS / TIPS
BLDC invertora motors
VENTILATORA MOTORS / DAUDZUMS
2
VENTILATORA MOTORS/SPIEDIENS (Pa)
85
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
16
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
33.41
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
60
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1260 × 1620 × 765
BRUTO IZMĒRI / P × A × G (mm)
1315 × 1750 × 825
STIPRINĀŠANAS TELPA / P × D (mm)
998 × 703
NETO SVARS / BRUTO SVARS
310/319
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/mm (collā)
Φ15,9 (5/8 collas)
ZEMA SPIEDIENA GĀZE / mm (collā)
Φ28,6 (9/8 collas)
AUGSTSPIEDIENA GĀZE/mm (collas)
Φ22,2 (7/8 collas)
AUGSTSPIEDIENA BALANCES ŠĻŪTENE / mm (collas)
/
EĻĻAS BILANCES CAUBA / mm (collas)
/
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 0,75–1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420~50, 3f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-50 / -20-25
JAUKTAIS REŽĪMS (⁰C)
-5-25

SAVIENOJUMI AGREGĀTI
RVF moduļu vienības var kombinēt jebkurā kombinācijā. Atkarībā no ierīču izvēles un atsevišķu instalācijas posmu garuma dzesēšanas cauruļu diametri var atšķirties no noklusējuma. Atsevišķu instalācijas posmu diametri veicami saskaņā ar sagatavoto atlases aktu pēc instalācijas projektējamo garumu ievadīšanas.
KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 50°C. Darbības diapazons karsēšanas laikā: -20°C līdz 25°C.

2. Dzesēšanas apstākļi: iekštelpās 27°C(80.6°F)DB, 19°C(60°F)WB, ārā 35°C(95°F)DB.

3. Apkures apstākļi: iekštelpās 20°C(68°F)DB, 15°C(44.6°F)WB, ārā 7°C(42.8°F)DB.

4. Skaļums: mēra 1 m attālumā no ierīces 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

HR RVF 16 ZS

MODELIS
MODELIS/KOMPLEKTS NOSAUKUMS
RVF-450HRV1OMM
VEIDS
Pamata moduļi
ZS JAUDA
16
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
26
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
45
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
13.08
DZESĒŠANA/EER (W/W)
3.44
SILTUMS
APKURS / IZPILDE (kW)
50
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
12.63
APKURE / COP (W/W)
3.96
SILTUMSŪKNIS
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Hermētisks ritināšanas veids
KOMPRESORS/DAUDZUMS
2
FAN
VENTILATORA MOTORS / TIPS
BLDC invertora motors
VENTILATORA MOTORS / DAUDZUMS
2
VENTILATORA MOTORS/SPIEDIENS (Pa)
85
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
16
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
33.41
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
60
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1260 × 1620 × 765
BRUTO IZMĒRI / P × A × G (mm)
1315 × 1750 × 825
STIPRINĀŠANAS TELPA / P × D (mm)
998 × 703
NETO SVARS / BRUTO SVARS
310/319
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/mm (collā)
Φ15,9 (5/8 collas)
ZEMA SPIEDIENA GĀZE / mm (collā)
Φ28,6 (9/8 collas)
AUGSTSPIEDIENA GĀZE/mm (collas)
Φ22,2 (7/8 collas)
AUGSTSPIEDIENA BALANCES ŠĻŪTENE / mm (collas)
/
EĻĻAS BILANCES CAUBA / mm (collas)
/
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 0,75–1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420~50, 3f
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-50 / -20-25
JAUKTAIS REŽĪMS (⁰C)
-5-25

SAVIENOJUMI AGREGĀTI
RVF moduļu vienības var kombinēt jebkurā kombinācijā. Atkarībā no ierīču izvēles un atsevišķu instalācijas posmu garuma dzesēšanas cauruļu diametri var atšķirties no noklusējuma. Atsevišķu instalācijas posmu diametri veicami saskaņā ar sagatavoto atlases aktu pēc instalācijas projektējamo garumu ievadīšanas.
KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 50°C. Darbības diapazons karsēšanas laikā: -20°C līdz 25°C.

2. Dzesēšanas apstākļi: iekštelpās 27°C(80.6°F)DB, 19°C(60°F)WB, ārā 35°C(95°F)DB.

3. Apkures apstākļi: iekštelpās 20°C(68°F)DB, 15°C(44.6°F)WB, ārā 7°C(42.8°F)DB.

4. Skaļums: mēra 1 m attālumā no ierīces 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Customers reviews

There are no reviews yet.

Be the first to review “HR RVF”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Menu

Meklēt produktu

Back to Top
Product has been added to your cart
