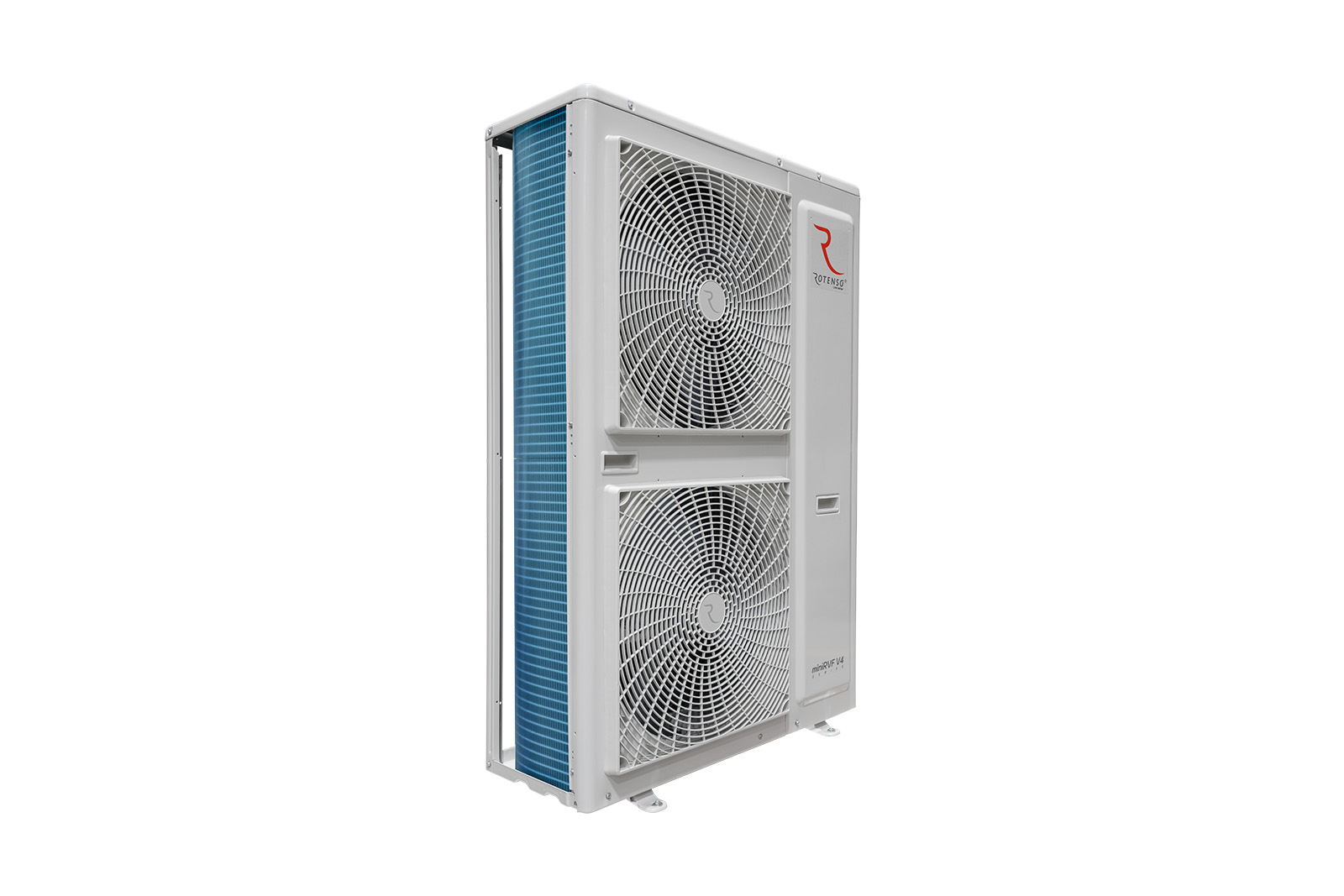

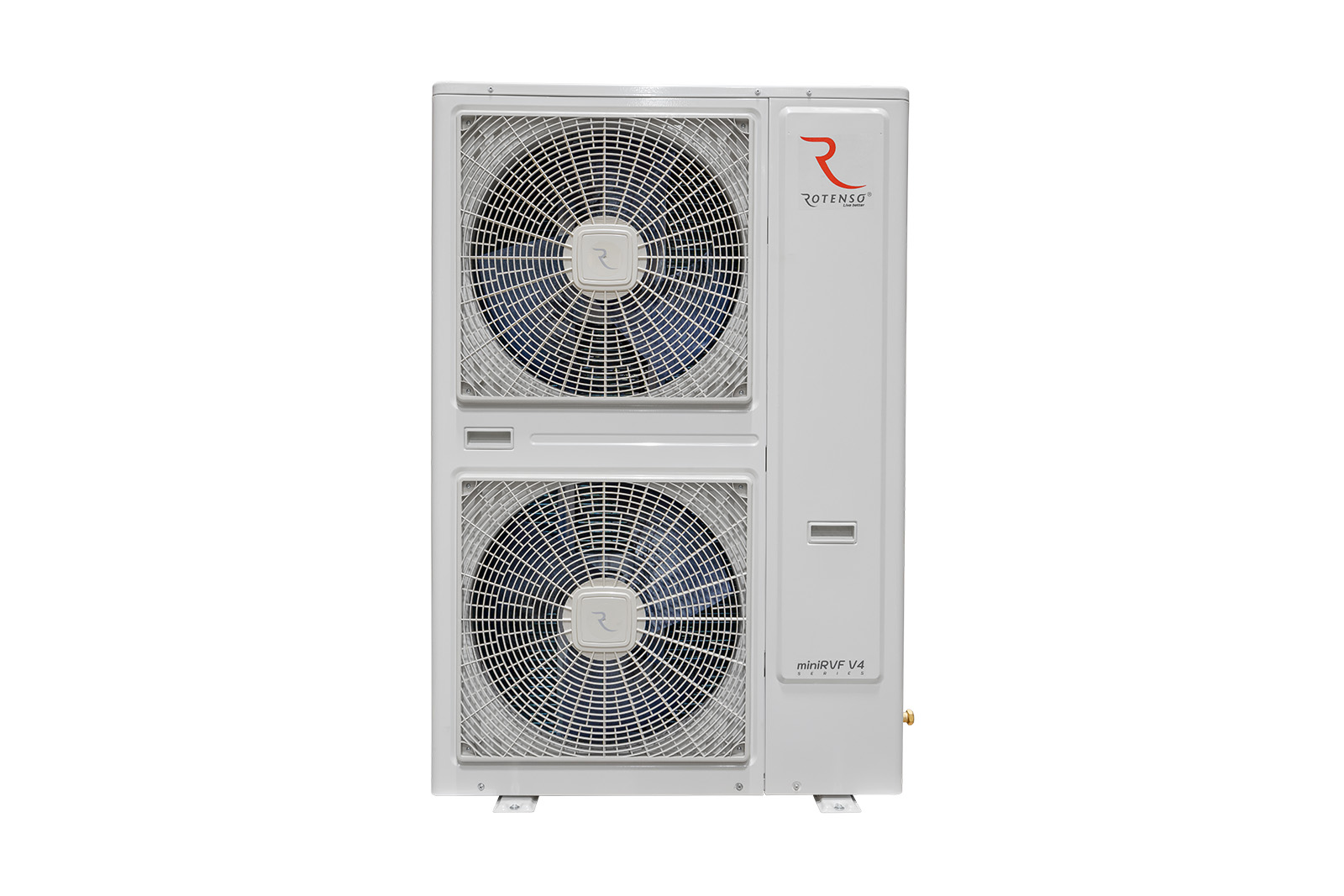

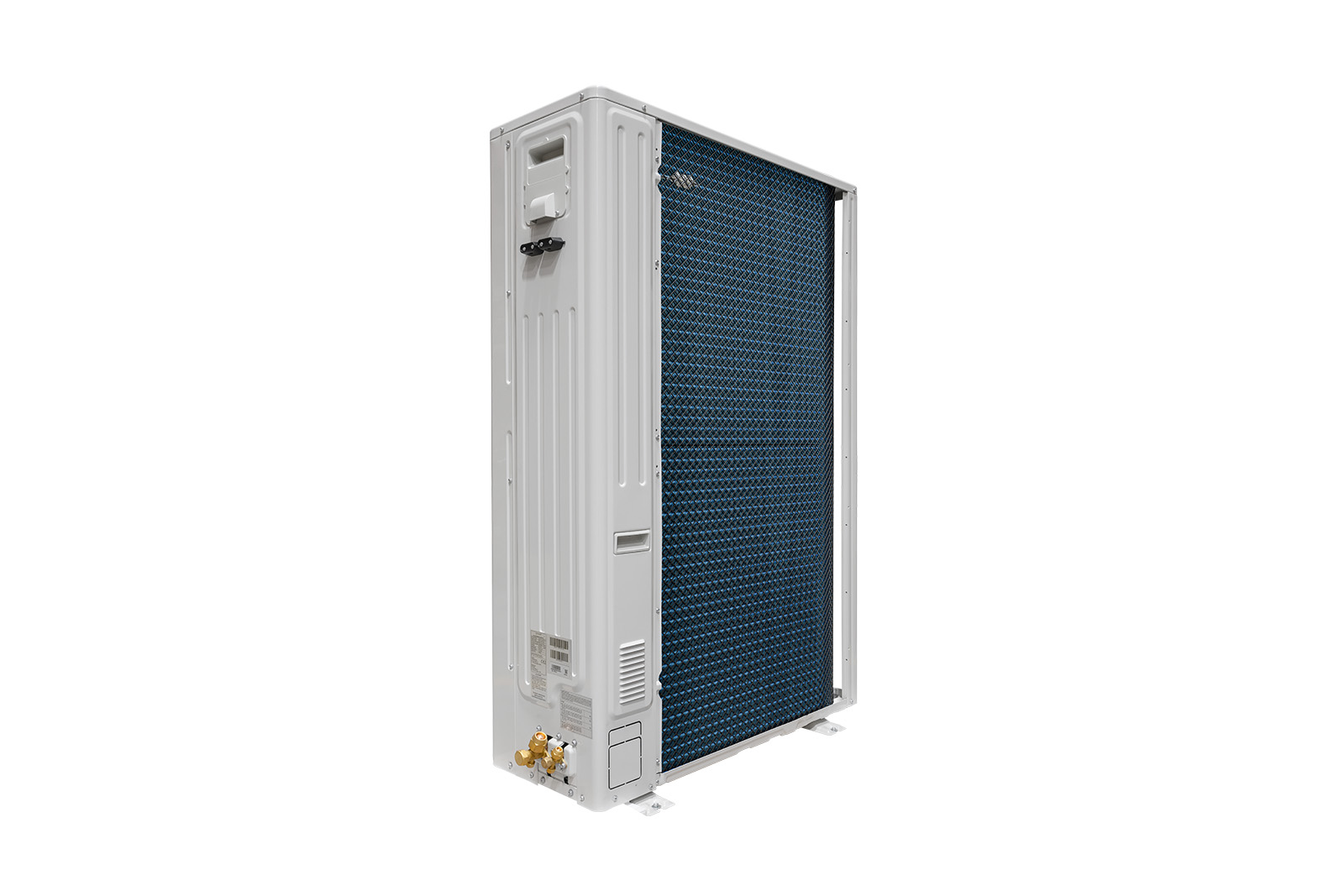

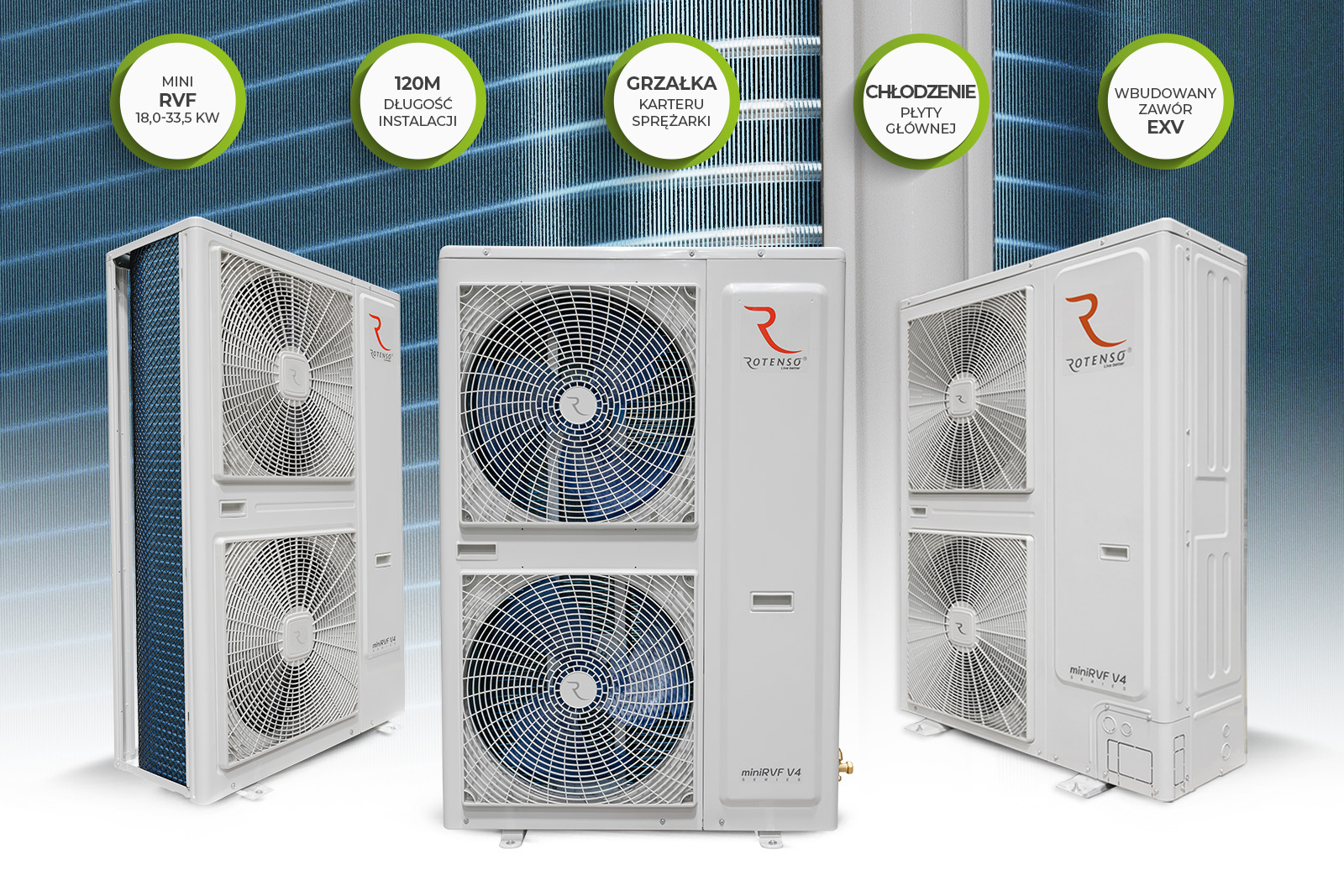

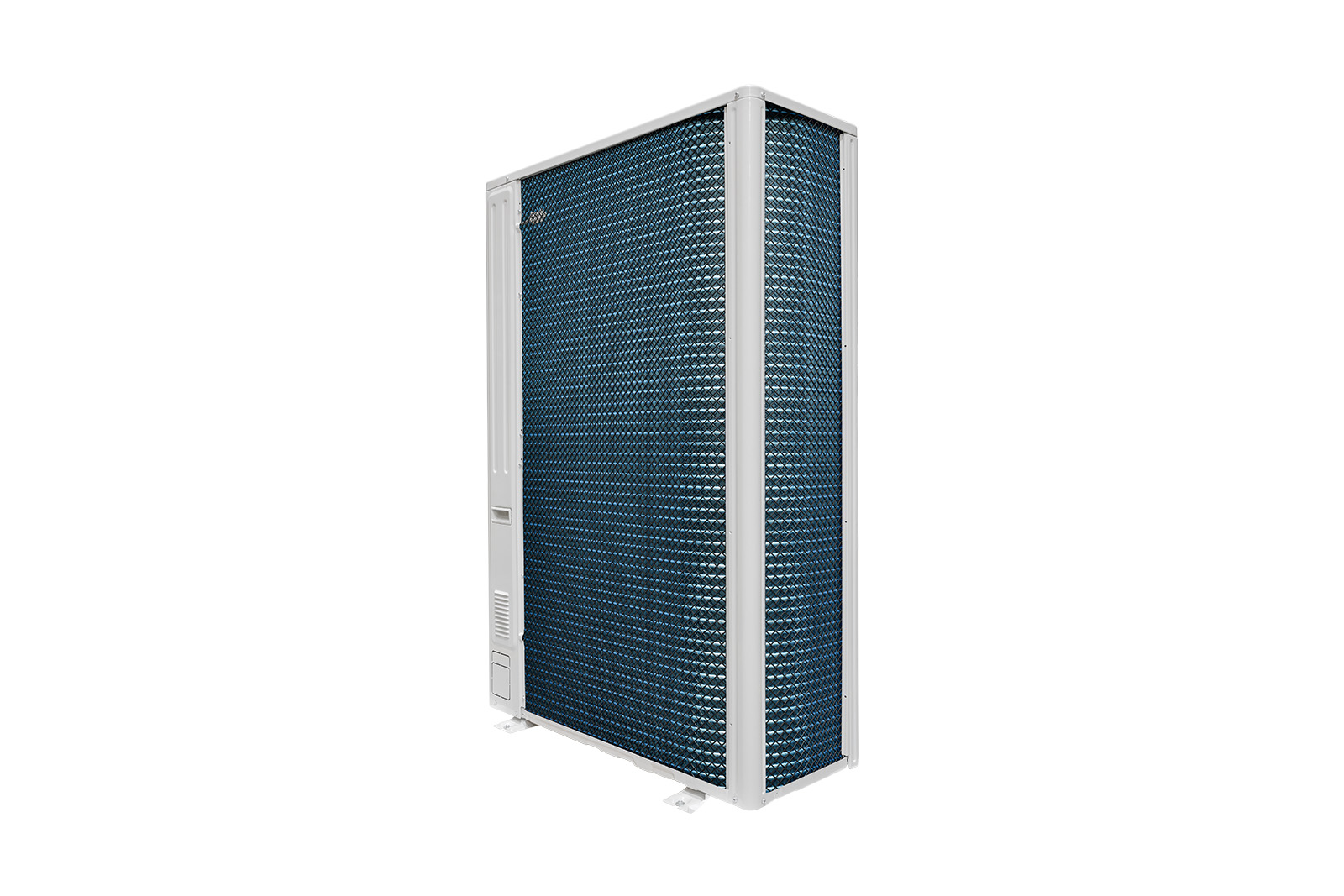

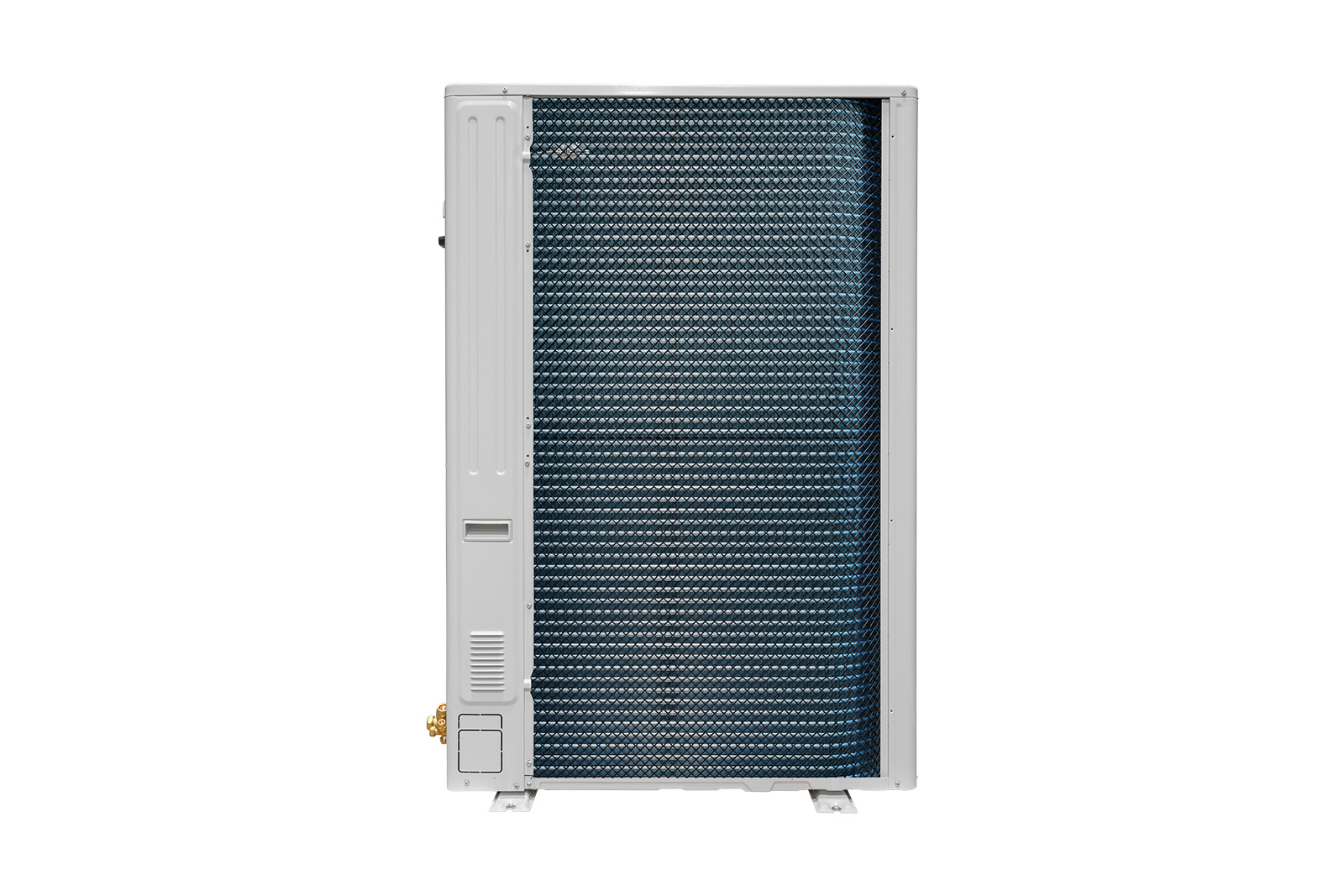

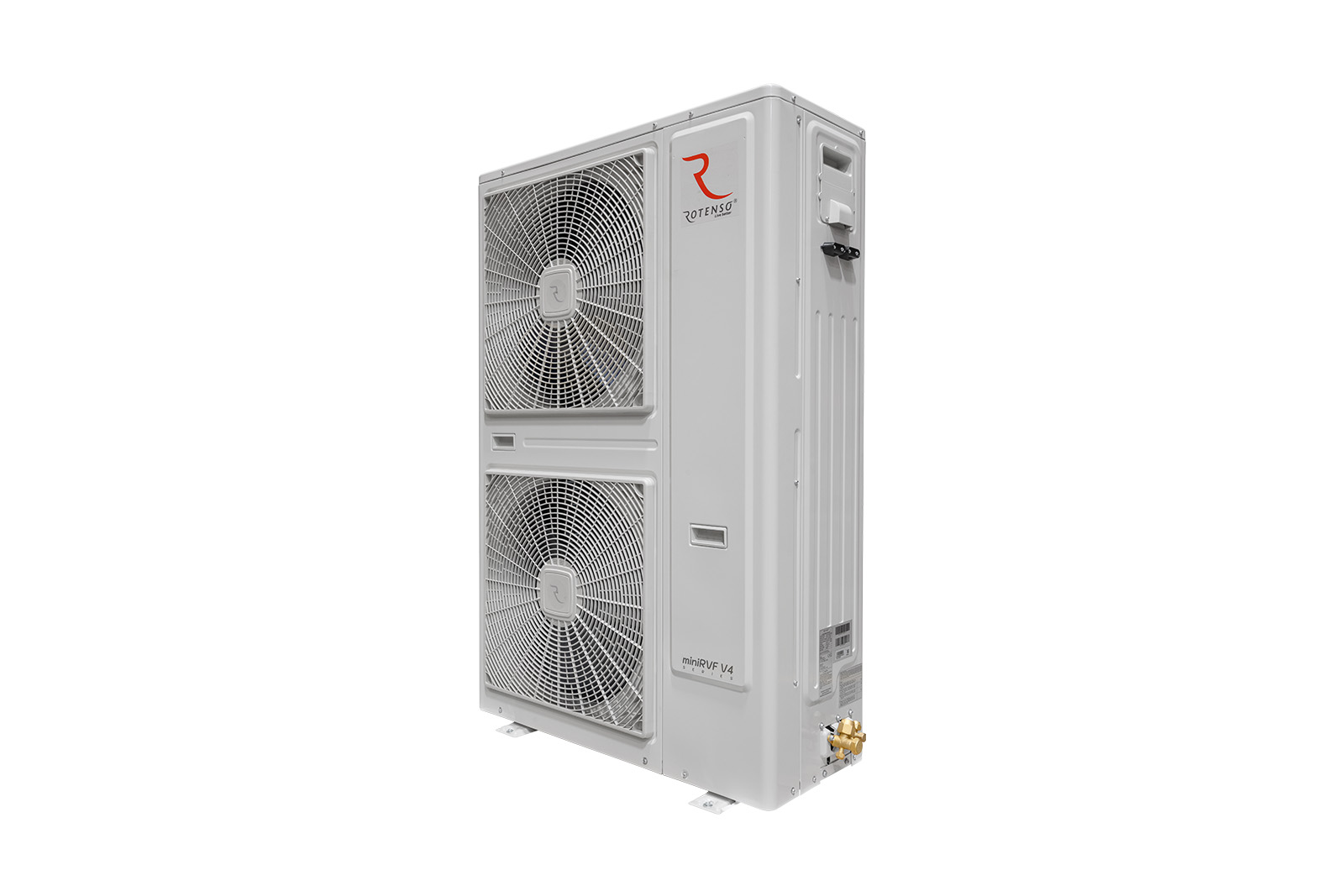

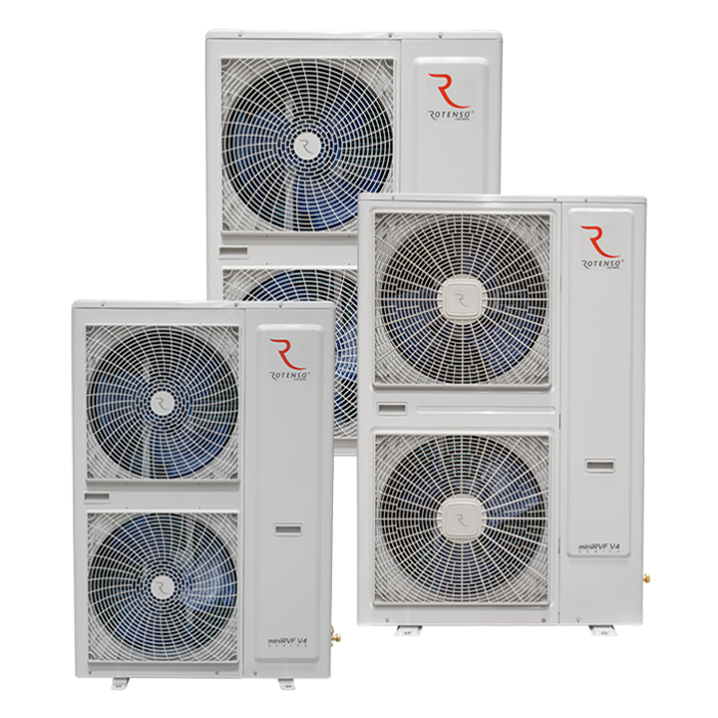

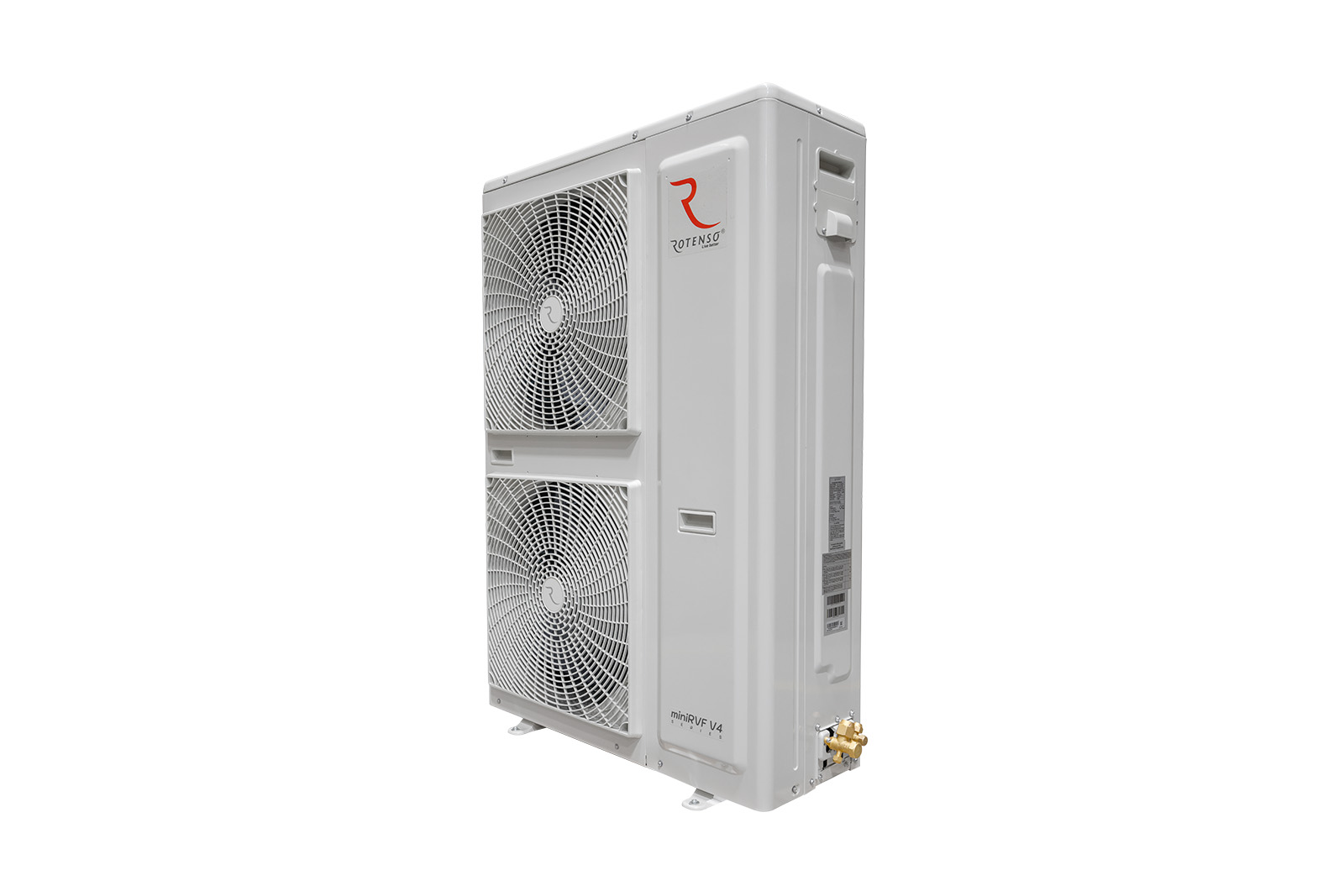

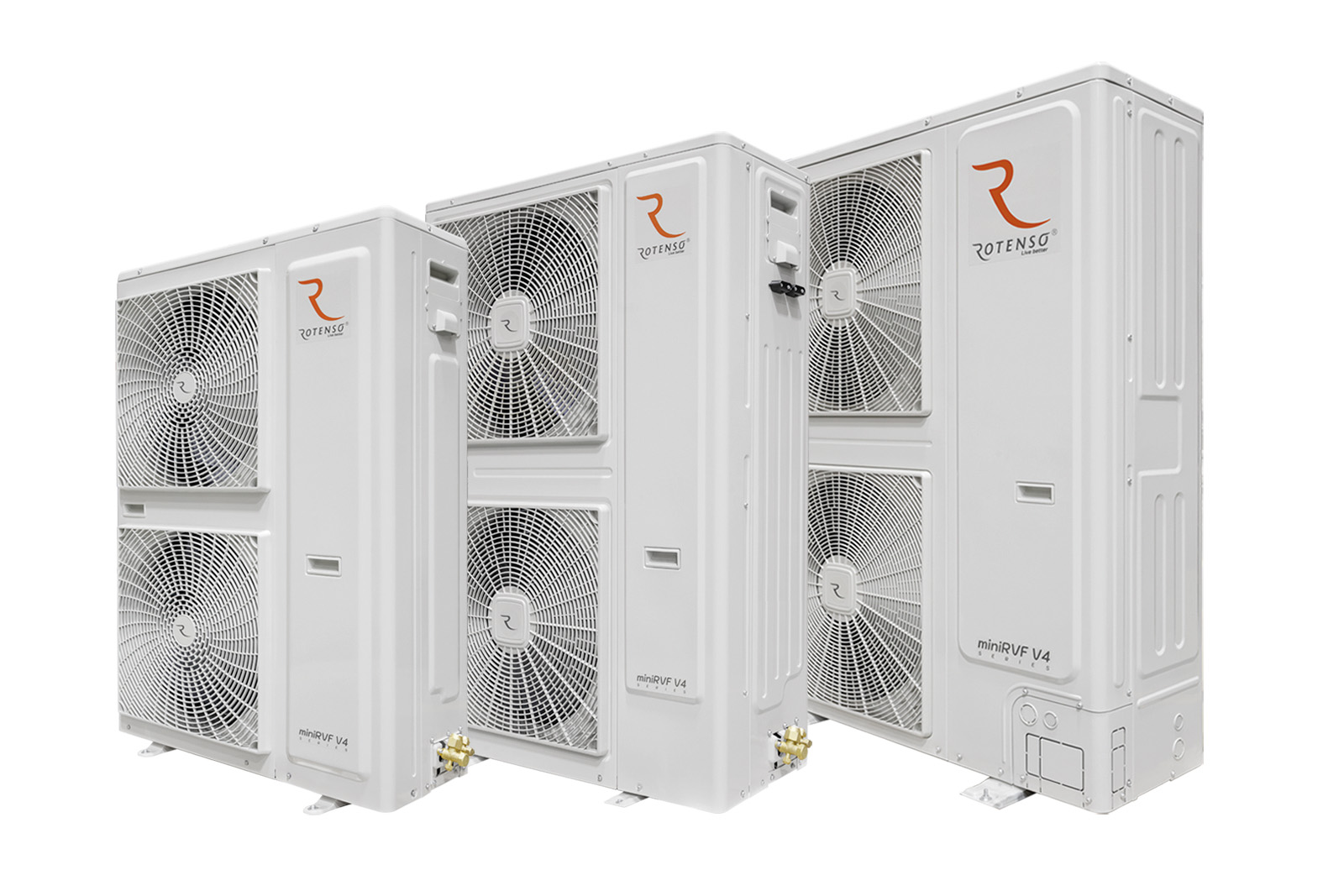

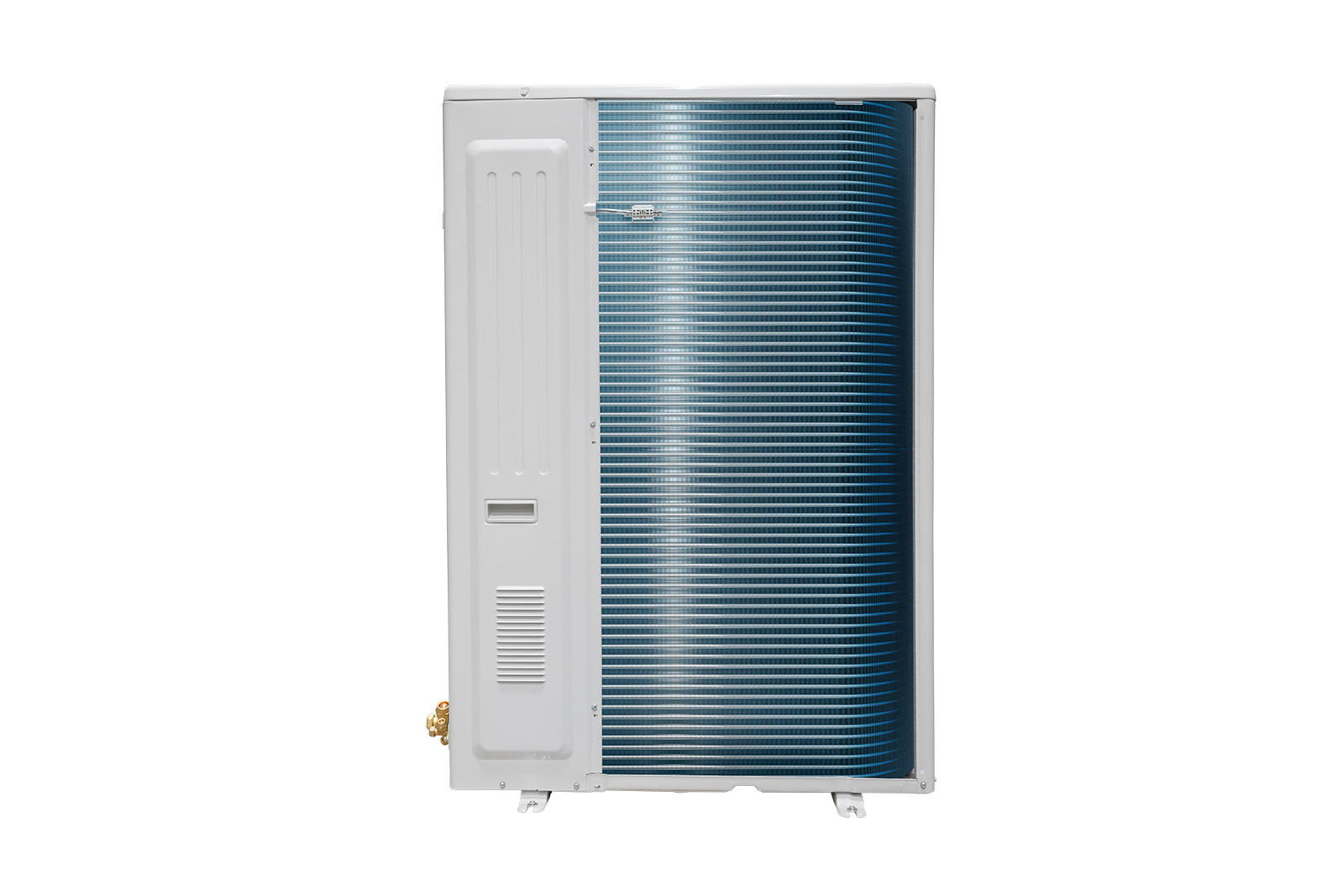

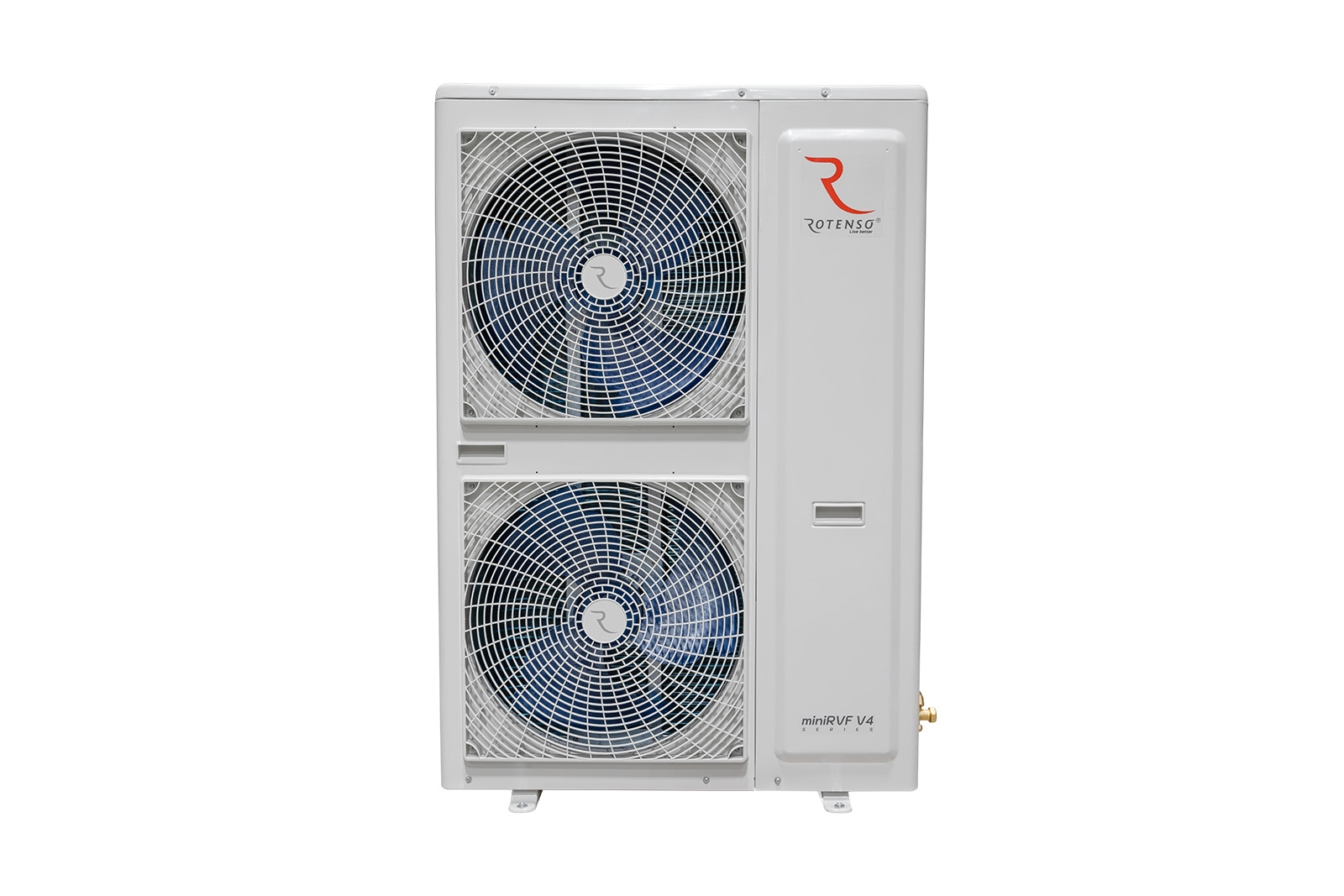

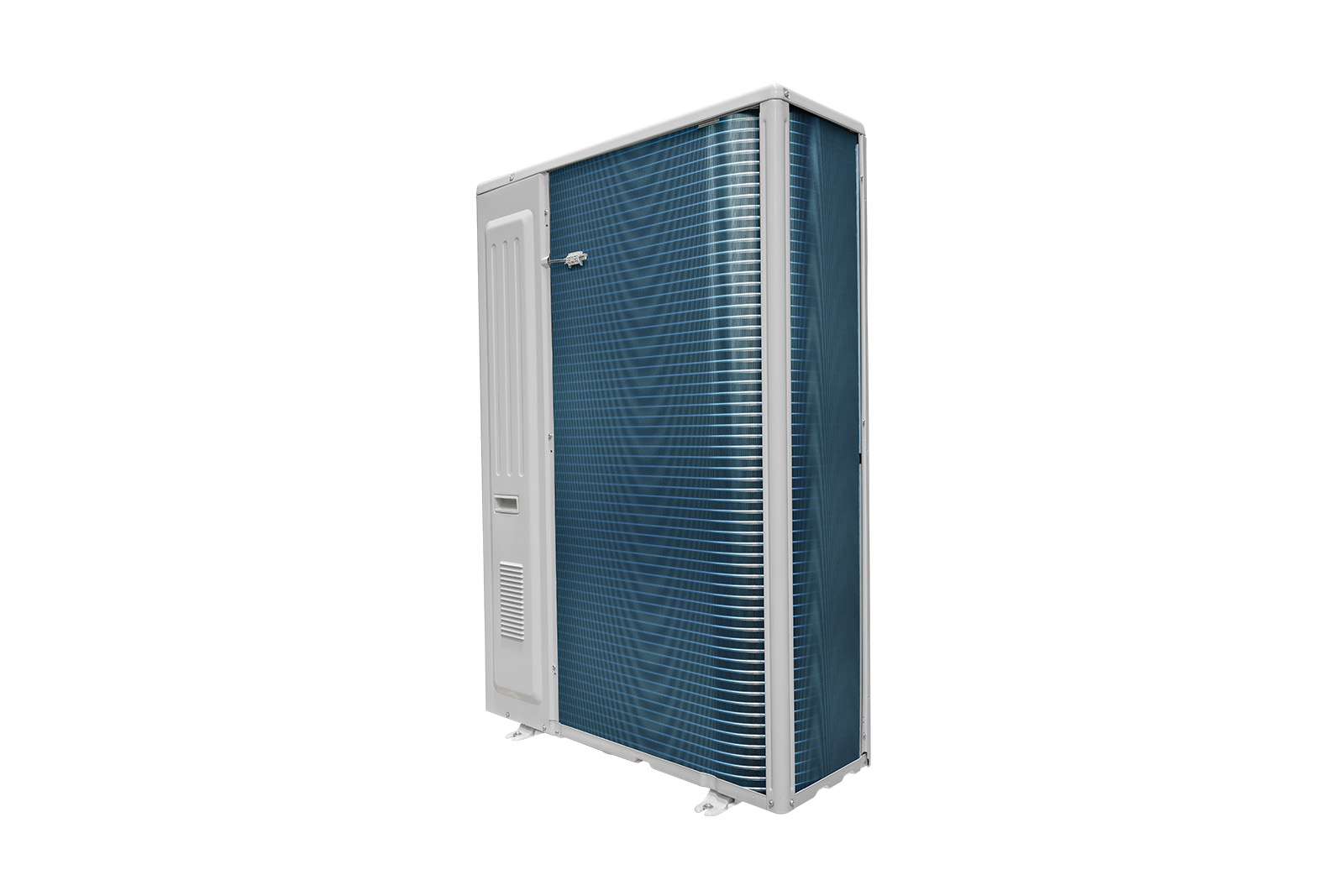

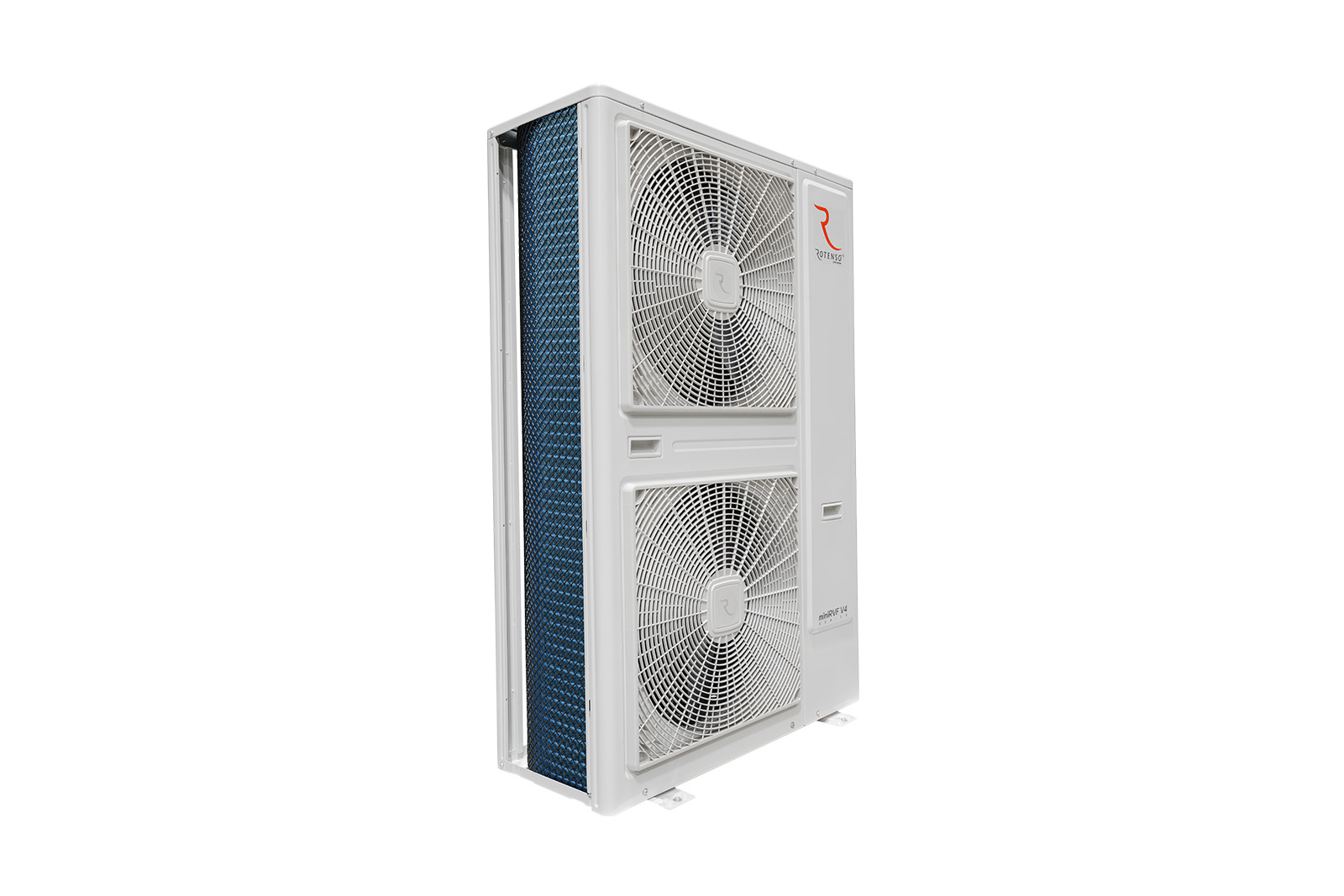

miniRVF V4
miniRVF V4 - Image 2
miniRVF V4 - Image 3
miniRVF V4 - Image 4
miniRVF V4 - Image 5
miniRVF V4 - Image 6
miniRVF V4 - Image 7
miniRVF V4 - Image 8
miniRVF V4 - Image 9
miniRVF V4 - Image 10
miniRVF V4 - Image 11
miniRVF V4 - Image 12
miniRVF V4 - Image 13
miniRVF V4 - Image 14
miniRVF V4 - Image 15

Sistēmas ar nosaukumu miniRVF Rotenso ir 2 cauruļu sistēmas, kas efektīvi veic dzesēšanas vai sildīšanas funkcijas. MiniRVF risinājums ir ievērības cienīga alternatīva vairākām SINGLE, MULTI vai DUAL ierīcēm. MiniRVF Rotenso sistēmas, pateicoties plašam iekštelpu un āra bloku veidu klāstam, izciliem parametriem un kompaktajiem izmēriem, nodrošina plašu pielietojumu klāstu. Risinājumi, kuru pamatā ir āra bloki ar horizontālu gaisa izplūdi, ir pieejami ar jaudu no 18 kW līdz 33,5 kW vienai ierīcei.

  • Garantija 5 gadi

miniRVF V4 18,0 kW

MODELIS
MODELIS
RVF-180V4OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
10
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
18.0
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
5.18
DZESĒŠANA/EER (W/W)
3.47
DZESĒŠANA/REZĒTĀJS (W/W)
5.91
SILTUMS
APKURS / IZPILDE (kW)
20.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
5.00
APKURE / COP (W/W)
3.98
APKURE/SKOPS (W/W)
3.71
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
2
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
4.2
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
9.5
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
6000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
58
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
975 × 1335 × 400
BRUTO IZMĒRI / P × A × G (mm)
1010 × 1445 × 415
STIPRINĀŠANAS TELPA / P × D (mm)
586 × 370
NETO SVARS / BRUTO SVARS
94,7 / 104,4
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/4 collas)/Φ15,9 (3/8 collas)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
120
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-55 / -20-30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C. Darbības diapazons karsēšanas laikā: -20°C līdz 30°C.

2. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

3. Apkures apstākļi: iekšā 20°C (68°F) DB, 15°C (44,6°F) WB ārpus 7°C (42,8°F) DB.

4. Skaļums: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V4 22,4 kW

MODELIS
MODELIS
RVF-224V4OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
13
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
22.4
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
6.75
DZESĒŠANA/EER (W/W)
3.32
DZESĒŠANA/REZĒTĀJS (W/W)
7.65
SILTUMS
APKURS / IZPILDE (kW)
24.0
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
5.62
APKURE / COP (W/W)
4.27
APKURE/SKOPS (W/W)
4.45
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
2
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
5.3
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
12.74
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
8000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
58
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1015 × 1430 × 450
BRUTO IZMĒRI / P × A × G (mm)
1095 × 1545 × 485
STIPRINĀŠANAS TELPA / P × D (mm)
636 × 417
NETO SVARS / BRUTO SVARS
112,7/127
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/4 collas)/Φ15,9 (3/8 collas)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
120
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-55 / -20-30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C. Darbības diapazons karsēšanas laikā: -20°C līdz 30°C.

2. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

3. Apkures apstākļi: iekšā 20°C (68°F) DB, 15°C (44,6°F) WB ārpus 7°C (42,8°F) DB.

4. Skaļums: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V4 26,0 kW

MODELIS
MODELIS
RVF-260V4OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
15
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
26.0
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
7.54
DZESĒŠANA/EER (W/W)
3.45
DZESĒŠANA/REZĒTĀJS (W/W)
6.84
SILTUMS
APKURS / IZPILDE (kW)
28.5
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
6.77
APKURE / COP (W/W)
4.21
APKURE/SKOPS (W/W)
4.6
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
2
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
6.1
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
12.74
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
10 000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
60
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1120 × 1549 × 528
BRUTO IZMĒRI / P × A × G (mm)
1278 × 1703 × 560
STIPRINĀŠANAS TELPA / P × D (mm)
685 × 494
NETO SVARS / BRUTO SVARS
142/162
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ9,52 (3/8 collas)/Φ22,2 (7/8 collas)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
120
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-55 / -20-30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C. Darbības diapazons karsēšanas laikā: -20°C līdz 30°C.

2. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

3. Apkures apstākļi: iekšā 20°C (68°F) DB, 15°C (44,6°F) WB ārpus 7°C (42,8°F) DB.

4. Skaļums: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

mini RVF V4 28,0 kW

MODELIS
MODELIS
RVF-280V4OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
16
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
28.0
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
8.31
DZESĒŠANA/EER (W/W)
3.37
DZESĒŠANA/REZĒTĀJS (W/W)
6.75
SILTUMS
APKURS / IZPILDE (kW)
31.5
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
8.18
APKURE / COP (W/W)
3.85
APKURE/SKOPS (W/W)
4.18
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
2
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
8.0
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
16.7
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
10 000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
60
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1120 × 1549 × 528
BRUTO IZMĒRI / P × A × G (mm)
1278 × 1703 × 560
STIPRINĀŠANAS TELPA / P × D (mm)
685 × 494
NETO SVARS / BRUTO SVARS
154/174
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
120
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-55 / -20-30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C. Darbības diapazons karsēšanas laikā: -20°C līdz 30°C.

2. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

3. Apkures apstākļi: iekšā 20°C (68°F) DB, 15°C (44,6°F) WB ārpus 7°C (42,8°F) DB.

4. Skaļums: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

miniRVF V4 33,5 kW

MODELIS
MODELIS
RVF-335V4OMI3
MAKSIMĀLAIS IEKŠĒJDARBĪBU SKAITS (gab.)
19
DZESĒŠANA
DZESĒŠANA / VEIKTSPĒJA (kW)
33.5
DZESĒŠANA/ENERĢIJAS PATĒRIŅŠ (kW)
9.46
DZESĒŠANA/EER (W/W)
3.54
DZESĒŠANA/REZĒTĀJS (W/W)
6.58
SILTUMS
APKURS / IZPILDE (kW)
37.5
APKURES/ENERĢIJAS PATĒRIŅŠ (kW)
8.99
APKURE / COP (W/W)
4.17
APKURE/SKOPS (W/W)
4.19
REVĒZĒJAMĀ SILTUMSŪKŅA VEIDS
Gaiss-gaiss
KOMPRESORS
KOMPRESORS / TIPS
Divkāršās rotācijas līdzstrāva
FAN
VENTILATORA MOTORS / TIPS
BLDC
VENTILATORA MOTORS / DAUDZUMS
2
Dzesēšanas līdzeklis
AUKSĒJUMS / TIPS
R410a
AUKSĒJUMS / VĀRSTU VEIDS
Elektroniskā EXV
Dzesēšanas līdzeklis / DAUDZUMS (kg)
8.0
Dzesēšanas līdzeklis / DAUDZUMS (TCO2eq)
16.7
MAKSIMĀLĀ GAISA PLŪSMA (m³/h)
10 000
SKAŅAS SPIEDIENA LĪMENIS / dB(A)
60
IZMĒRI, SVARS
TĪTO IZMĒRI / P × A × G (mm)
1120 × 1549 × 528
BRUTO IZMĒRI / P × A × G (mm)
1278 × 1703 × 560
STIPRINĀŠANAS TELPA / P × D (mm)
685 × 494
NETO SVARS / BRUTO SVARS
154/174
CAURUĻU SAVIENOJUMI
ŠĶIDRUMS/GĀZE/mm (collas)
Φ12,7 (1/2″) / Φ22,2 (7/8″)
MAKSIMĀLAIS KOPĒJAIS UZSTĀDĪŠANAS GARUMS (m)
120
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO OU* LĪDZ PILNĀKĀM SV** (m)
70
MAKSIMĀLAIS UZSTĀDĪŠANAS GARUMS NO 1 IZPLATĪTĀJA LĪDZ PILNĪGAJAI SV** (m)
40
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (iepriekš) UN IU** (m)
trīsdesmit
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP OU* (zemāk) UN IU** (m)
20
MAKSIMĀLAIS VERTIKĀLĀS UZSTĀDĪŠANAS GARUMS STARP IEKŠĒJĀM IEKĀRTĀM (m)
8
* OU – āra bloks / ** IU – iekšējais bloks
ELEKTROINSTALĀCIJA
PQE KOMUNIKĀCIJAS KABELI (daudzums × mm²)
2 × 1,0 (ekranēts)
BAROŠANAS KABELI (gav. × mm²)
Saskaņā ar elektroinstalācijas projektu
DROŠĪBA (A)
Saskaņā ar elektroinstalācijas projektu
BAROŠANAS APGĀDE (V-Hz, Ø)
380-420 ~ 50, 3 F
DARBA APJOMS ĀRĀ
DZESĒŠANA / APILDE (⁰C)
-5-55 / -20-30

KOMENTĀRI
1. Dzesēšanas darbības diapazons: -5°C līdz 55°C. Darbības diapazons karsēšanas laikā: -20°C līdz 30°C.

2. Dzesēšanas apstākļi: iekšā 27°C (80.6°F) DB, 19°C (60°F) WB ārpus 35°C (95°F) DB.

3. Apkures apstākļi: iekšā 20°C (68°F) DB, 15°C (44,6°F) WB ārpus 7°C (42,8°F) DB.

4. Skaļums: mērīts 1 m attālumā no ierīces priekšpuses 1,5 m augstumā (testa apstākļi). Atkarībā no apkārtējās vides apstākļiem šīs vērtības var nedaudz atšķirties.

5. Sakarā ar nepārtrauktu ierīču uzlabošanu iepriekš minētās specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Customers reviews

There are no reviews yet.

Be the first to review “miniRVF V4”

Jūsu e-pasta adrese netiks publicēta. Obligātie lauki ir atzīmēti kā *

Menu

Meklēt produktu

Back to Top
Product has been added to your cart
